力敏传感器
阅读:12884时间:2011-03-21 10:45:54

  力敏传感器指对力学量敏感的一类器件或装置。它主要是用来检测气体、固体、液体等物质间相互作用力,广泛应用于石化、冶金、电力、汽车、建筑、机械、船舶、家电、环保等领域。目前常用的主要是硅压阻式力敏传感器和电容式力敏传感器。

分类

  力敏传感器的种类很多,有直接将力变换为电量的如压电式、压阻式等,有经弹性敏感元件转换后再转换成电量的如电阻式、电容式和电感式等。它主要用于两个方面:测力和称重。主要分为以下几种:

  1、应变式传感器

  2、电感式传感器

  3、电容式传感器

  4、压电式传感器

原理分析

  以下主要是介绍了电阻式变式传感器、固态压阻式传感器及压电传感器的工作原理。

  一、电阻应变式传感器:

  电阻应变式传感器是通过弹性敏感元件将外部的应力转换成应变ε,再根据电阻应变效应,由电阻应变片将应变转换成电阻值的微小变化,通过测量电桥转换成电压或电流的输出。

  图 电阻应变式传感器的原理框图:

电阻应变式传感器的原理框图

  二、固态压阻式传感器:

  固态压阻式传感器的工作主要基于压阻效应,而压阻效应是在半导体材料上施加作用力时,其电阻率将发生显着变化的现象。

  三、 压电传感器:

  1、压电效应:

  当某些晶体或多晶体陶瓷在一定的方向上受到外力作用时,在某两个对应的晶面上,会产生符号相反的电荷。当外力消失时,电荷也消失;当外力改变方向时,两晶面上的电荷符号也随之改变。

  压电传感器就是以压电效应为基础,将力学量转换为电量的器件。

  典型的具有压电效应的物质有石英晶体、压电陶瓷和高分子压电材料等。

  2、石英晶体的压电效应:

  石英晶体的外形是规则的六角棱柱体,它有三个晶轴,如下图所示。

  图 石英晶体的坐标轴和切片:

石英晶体的坐标轴和切片

  1).纵向压电效应:沿着X轴对晶片施加力时,在垂直于X轴的表面上产生电荷。如图1所示。产生的电荷与作用力的大小成正比,与晶片尺寸无关。

  图1 晶片受力方向与电荷极性的关系:

晶片受力方向与电荷极性的关系

  2).横向压电效应:沿着Y轴对晶片施加压力时,在垂直于X轴的表面上产生电荷。如图1所示。产生的电荷与作用力的大小成正比,与晶片尺寸有关。

  3).压电效应的产生机理:(图2所示)

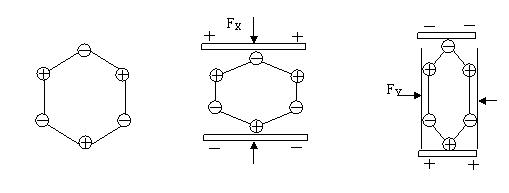

  图2 压电效应的产生机理:

压电效应的产生机理

  3、压电陶瓷的压电效应:

  压电陶瓷是人工制造的具有电畴结构的多晶压电材料。它的压电机理与压电晶体不同。

  原始的压电陶瓷不具有压电特性,电畴无规则排列。当外加直流电场时,使得电畴规则排列,这时压电陶瓷就有了压电特性。在极化电场去除后,电畴方向基本不变,留下了很强的剩余极化。极化过的压电陶瓷受力后就产生了电荷。见图3所示。压电陶瓷的压电系数比石英晶体的大得多,因此其灵敏度较高。

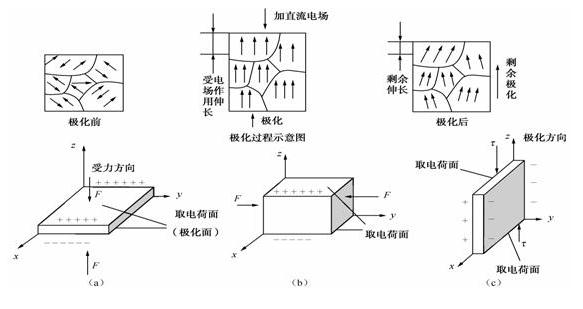

  图3 压电陶瓷的极化过程和压电特性:

压电陶瓷的极化过程和压电特性

参数及应用

  量程:0~1~150(MPa)

  综合精度:0.2%FS、0.5%FS、1.0%FS

  输出信号:4~20mA(二线制)、0~5V、1~5V、0~10V(三线制)

  供电电压:24DCV(9~36DCV)

  介质温度:-20~85~150℃

  环境温度:常温(-20~85℃)

  负载电阻:电流输出型:800Ω;

  电压输出型:大于50KΩ

  绝缘电阻:大于2000MΩ(100VDC

  密封等级:IP65

  长期稳定性能:0.1%FS/年

  振动影响:在机械振动频率20Hz~1000Hz内,输出变化小于0.1%FS

  电气接口(信号接口):四芯屏蔽线、四芯航空接插件、紧线螺母

  机械连接(螺纹接口):1/2-20UNF、M14×1.5、M20×1.5、M22×1.5等。

  广泛用于工业设备、水利、化工、医疗、电力、空调、金刚石压机、冶金、车辆制动、楼宇供水等压力测量与控制。

智能化发展

  随着计算机控制、通讯、网络等技术的发展,信息交换沟通的领域正在迅速覆盖从工厂的现场设备层到控制、管理各层次。集控数据处理平台,业已成熟,网络数据采集传感器,国内尚处萌芽。在力敏传感器的基础上,进行技术拓展,提升其信息化水平,形成具有数字化、无线化、智能化、网络化功能的新型智能化网络力敏传感器。

  力敏传感器的智能化发展分三个阶段:

  阶段力敏传感器数字化,实现传输方式的数字化,同时解决传统产品抗干扰能力差的问题。

  第二阶段力敏传感器智能化,实现人—机交流,同时解决传统产品精度低、稳定性差的问题。

  第三阶段力敏传感器网络化,实现工业远程集中控制,解决传统产品在工业控制中必须一次仪表+二次仪表配合,造成部分功能冗余的问题。其实质将计算机信息技术与传感器技术有机融合为一体,全面提升传感器数据传输功能和数据处理、判断功能。

  近几十年来微电子技术、计算机网络技术发生了巨大变化,洞察当今高科技,无不是传感器技术与计算机信息技术的结合。工业控制从单机控制走向集中监控、集散控制。在进入网络时代的今天,工业控制器连网也为网络管理提供了方便。特别是嵌入式系统,片上系统SOC(System on Chip)给电子信息产业及 IC 应用带来划时代的进步。信息技术渗入传感器之中势不可挡,相互融合更是大势所趋。传感器行业向智能化、单片系统化、网络化的方向发展已是大势所趋。
