设两个线圈N₁和N₂，当其中 一个线圈通入交变电流时，在本线圈产生交变 自磁通，及相应的自磁链，并引起自感电压；同时，自磁通的一部分（互磁通）穿过另一个线圈，产生相应的互磁链，并引起互感电压。 这种现象称为互感现象，这样两线圈称为耦合线圈或互感线圈。如果我们忽略耦合电感的电阻，仅根据耦合电感的主要物理特征，电磁感应建立的电路模型称为耦合电感元件。

　　耦合电感元件用三个参数表征：自感 L₁、L₂和互感系数M。互感系数M的大小与两 线圈的匝数、几何尺寸、相对位置及媒介有关，而与电流无关。

　　耦合电感元件正确使用的前提是：必须清楚耦合线圈的对应关系端——同名端。同 名端的含义是：当两个耦合线圈通入的电流使耦合线圈中产生的磁通方向相同而相互加强时，电流所流入（或流出）的两个端钮，称为同名端。

　　反映两个耦合线圈的耦合松紧程度用耦合系数k来表示。说明耦合系数M与自感L₁、L₂和互感系数M有关。一般情况 0≤K≤1。当K=0时，L₁和L₂无耦合关系；当 K≈1为紧耦合；当K≤1为松耦合；当K₁为全耦合。

　　一、去耦等效电路

　　当耦合电感的两线圈串联、并联或各有一端相连成为三端元件时，其电路可以等效为无互感（无耦合）的等效电路，我们称这种等效电路为去耦合等效电路。

　　二、耦合电感的串联等效

　　1．顺串：

　　2．反串：

　　图1 耦合电感的串联

　　三、耦合电感的并联等效

　　1．同侧：

　　2．异侧：

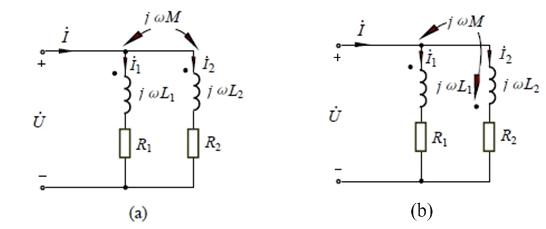

　　图2 耦合电感的并联

　　耦合电感和理想变压器是电路中的两种元件，同属于磁耦合元件，它们在实际中有着广泛的应用。所谓磁耦合，是指载流线圈通过彼此的磁场而相互关联的现象。但耦合电感和理想变压器又有各自的特点，耦合电感是动态元件，能够储存能量，而理想变压器既不储存能量也不消耗能量，只是按照一定的变比传递能量。

　　理想变压器是实际铁心变压器的理想化模型。

　　设变压器电路的初级线圈的匝数为N1，次级线圈的匝数为N2

　　N₁/N₂=n     变压器的变比

　　将实际变压器理想化，要满足的三个条件：

　　1、 初级和次级线圈无电阻损耗，即R1=0=R2；

　　2、 耦合系数k=1，即全耦合；

　　3、 线圈的感抗为无限大，即L1、L2、M→∞。

　　理想变压器的电路模型：
