●1.8 V单电源供电

　　●信噪比(SNR)：49.3 dBFS（200 MHz输入，250 MSPS）

　　●无杂散动态范围(SFDR)：65 dBc（200 MHz输入，250 MSPS）

　　●低功耗：314 mW（250 MSPS）

　　●片内基准电压源和采样保持

　　●各通道1.2 V峰峰值模拟输入范围

　　●差分输入、500 MHz带宽

　　●微分非线性(DNL)误差：±0.2 LSB

　　●串行端口控制选项

　　-- 偏移二进制、格雷码或二进制补码数据格式

　　-- 可选时钟占空比稳定器

　　-- 内置可选数字测试码生成功能

　　●引脚可编程省电功能

　　●提供48引脚LFCSP封装

　　集成式双通道、8位250 MSPS ADC

　　1.8 V单电源供电，提供LVDS输出

　　省电选项通过引脚可编程设置进行控制

　　● 编码时钟

　　双通道模数转换器有两个相互联结的数据采样通道，由一个ENCODE输入量(编码时钟)来控制采样频率。两个模数转换器(ADCA、ADCB)同时对模拟输入信号AINA、AINB采样，并行输出数字信号(D0A～D7A和D0B～D7B)。

　　双通道模数转换器的采样频率范围为5Msps～60Msps。由于受ENCODE引脚结构特点的影响，芯片中的两个数据采样通道不能以交替的方式工作。

　　● 基准电压及其接口控制

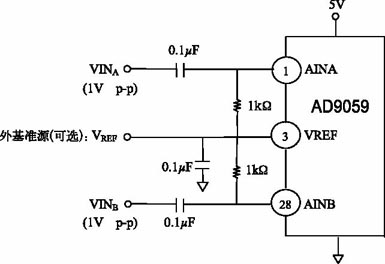

　　基准电压(VREF)接口和两个模数转换器相连，如需外基准电压控制时，该接口将对数据采样通道增益和偏移量进行跟踪。模拟输入信号在输入到数据采样通道前，先通过前端电路进行跟踪/保持，跟踪/保持电路在转换过程中始终保持输入数据值不变。2.5V的基准电压用来设置模数转换器的增益/偏移量，并对模拟输入信号提供直流偏置。 为获得的动态性能，VREF管脚应通过一个0.1μF的电容接地实现去耦，且偏置电阻约为1kΩ，见图1。

　　● 休眠模式

　　在系统停止数据采样时，选择休眠模式可限度减少芯片功耗。将PWRDN引脚置为高电平可关闭双采样通道并使功耗降到10mW以下(休眠模式)。休眠模式时的数字输出管脚都被置为高阻态。如要取消休眠模式，可通过将PWRDN引脚接地来实现。两个模数转换通道均同时受PWRDN引脚的控制，且其中任一通道不能独立打开或关闭(A、B通道相关联，均共用一个编码时钟)。

　　● 应用实例

　　图2是一个基于双通道模数转换器

　　的RGB视频编码器。视频编码器由两个AD9059组成，先对模拟视频信号滤波并分离出R、G、B三基色信号，再分别对三基色信号采样、量化，产生各自相对应的8位数据，最终形成24位的图像像素数据。该设计充分体现了芯片双通道采样的设计思想，从而使得图像编码更加方便，图像数据的精度也有了很大提高，完全能够满足绝大多数数字图像处理的需要。
