梳状滤波器主要分为模拟型和数字型。模拟型一般采用玻璃延迟线或CCD电荷耦合器件及加减法器组成梳状滤波器来实现对N制及P制信号的Y/C分离；数字型的梳状滤波器则采用由一对两行延时线(N制为一对一行延时线)、三个带通滤波器及垂直相关性检测电路等组成自适应Y/C离电路，动态自适应三维Y/C分离电路更加精确地将Y/C信号分离，从而克服了模拟型梳状滤波器Y/C号分离不完善，产生色点干扰和串色爬行现象的影响。

　　使用梳状滤波器，能使图像质量明显提高。其功能主要表现如下：

　　1.串亮及亮串色造成的干扰光点、干扰花纹。

　　2.除色度正交分量U、V色差信号混迭造成的彩色边缘蠕动。

　　3.除亮、色镶边，消除了高频信号的色彩错误和灰度值表示错误。

　　梳状滤波器对于画面质量是非常重要的一个技术。一开始，接收视频的Video端子是Composite端子(比如RF射频接口和AV接口)，它所能接收的信号叫Composite VideoSignal，即混合视频信号(也称复合信号)。因为这个Composite(混合)信号包括了亮度(Luminance，用字母Y表示)和色度/彩度(Chrominace)两方面的信号，视频电路要做的工作就是Y/C进行分离处理。

梳状滤波器工作原理

　　梳状滤波器在电视技术中的应用很多。梳状滤波器被用于分离色度信号的两个正交分量U色差信号与V色差信号。梳状滤波器一般由延时、加法器、减法器、带通滤波器组成。对于静止图像，梳状滤波在帧间进行，即三维梳状滤波。对活动图像，梳状滤波在帧内进行，即二维梳状滤波。除特殊要求的场合外，大多数的数字电视设备或高质量的数字电视接收机，采用行延迟的梳状滤波器与带通滤波器级联，构成Y、C分离方案就可获得满意的图像质量。

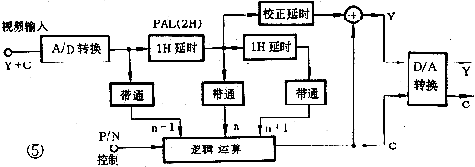

梳状滤波器亮色分离电路

　　梳状滤波器也被应用在地面无线通信系统中。梳状滤波器可以产生回声效应，若将延时设置为几个毫秒，则将此滤波器加在音频信号上，就可以作为圆柱形谐振腔的模型。因为这种谐振腔能够放大与它宽度相关的驻波对应的频率分量。

　　梳状滤波器主要有普通梳状滤波器、2D数字梳状滤波器、3D数字梳状滤波器等。普通梳状滤波器的水平清晰度不错，但垂直方向的清晰度不高，而且存在彩边现象，亮、色分离不彻底；2D数字梳状滤波器能更好地进行亮、色分离，使图像的垂直清晰度提高，不存在彩边现象；而3D数字梳状滤波器能将斜线方向的信号干净地分离。各种梳状滤波器采用的技术和效果比较如下：

　　梳状滤波器采用频谱间置技术，理论上可以保证亮度和色度的无失真分离，梳状滤波器从无到有走到今天经历了频率分离法（非梳状滤波器）、频谱分离法的梳状滤波器、模拟式动态梳状滤波器、动态数字梳状滤波器四个技术变革阶段，其效果肯定是一级比一级好，不然就没有后需研究的需求。现在的数字梳状滤波器集成在了芯片内，可以通过寄存器进行细调，以达效果。

　　在梳状滤波器问世之前，彩色电视机的垂直分辨率最多只能分辨清楚不到350线，而使用目前的3D数字梳状滤波器，则可以达到520线之多，基本可以把标清视频信号的576线(PAL)全部分辨。
