防爆型热电阻
阅读:4400时间:2011-02-23 22:00:39

  工业用防爆热电阻作为温度测量和控制的传感器与显示仪表配套,是一种温度传感器,以直接测量和控制生产过程中的气体、液体和蒸汽的温度。在化工生产厂,生产环境常伴有各种易燃、易爆等化学气体、蒸汽,为此,在这种场合下,必须以爆电阻作为传感器。

分类

  防爆热电阻按接线盒形式和安装方式主要分为:

  1、无固定装置防爆热电阻

  2、固定螺纹式防爆热电阻

  3、固定法兰式防爆热电阻

  4、活络管接头式防爆热电阻

  5、直形管接头式防爆热电阻

  6、固定螺纹管接头式防爆热电阻

  7、活动螺纹管接头式防爆热电阻

特点

  1、压簧式感温元件,抗振性能好;

  2、毋须补偿导线,节省费用;

  3、测量精确度高;

  4、进口薄膜电阻元件,性能可靠稳定。

原理

  防爆热电阻是利用间隙隔爆原理,设计具有足够强度的接线盒等部件,将所有会产生火花、电弧和危险温度的零部件都密封在接线盒腔内,当腔内发生爆炸时,能通过接合面间隙熄火和冷却,使爆炸后的火焰和温度传不到腔外,从而进行隔爆。在化工厂,生产现场常伴有各种易燃、易爆等化学气体、蒸汽,如果使用普通的热电阻非常不安全,极易引起环境气体爆炸。

参数

  1、产品执行标准

  IEC751    JB/T18622-1997      JB/T8623-1997      JB/T5518-91

  2、常温绝缘电阻

  防爆型热电阻在环境温度为15—35°C,相对湿度不大于80%,试验电压为10—100V(直流)电极与外套管之间的绝缘电阻>100MΩ。

  3、测量范围及允差

测量范围及允差

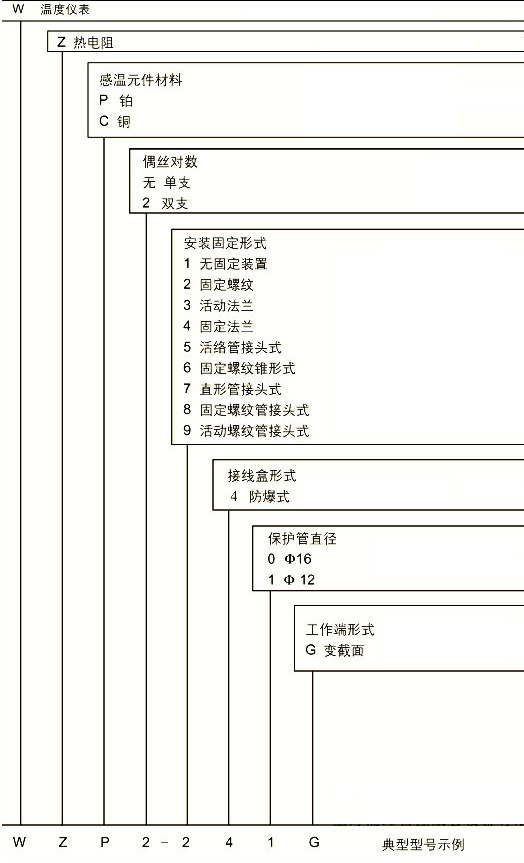

  4、型号命名方式

型号命名方式
