激光测距机综合测试仪
阅读:5177时间:2011-01-26 11:08:38

  激光测距机综合测试仪采用了光纤延时法模拟激光测距,突破了免调光轴散射耦合、大倍率高精度程控可变光衰减、激光功率在线监测、复合探头等关键技术,把激光测距机发射的光信号耦合到具有时间延时效应的光纤环,然后再输出至激光测距机接收器,实现光程模拟测距延时,进行激光测距机的性能指标测试或现场标校。

特点

  ● 人机界面友好,易于操作

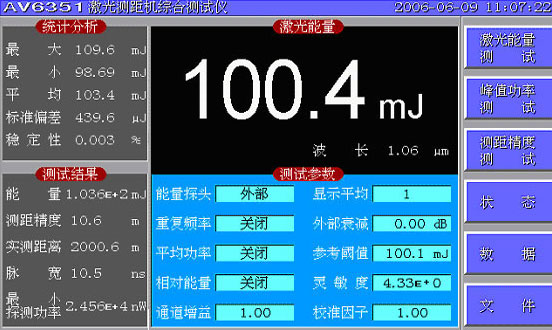

  屏幕分为软菜单、测试数据、测试参数、实时统计分析和存储测试结果等五部分。

 人机界面友好

  ● 功能设置直观简洁

  整机分为测试、数据、文件和状态四大功能模块,并与屏幕软键菜单对应,操作直观明了。

 功能设置直观简洁图

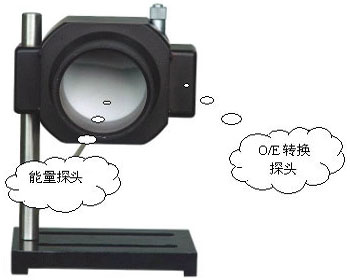

  ● 光脉冲能量测试与O/E转换输出可以同时进行

  ● 具有USB和PS/2接口

具有USB和PS/2接口

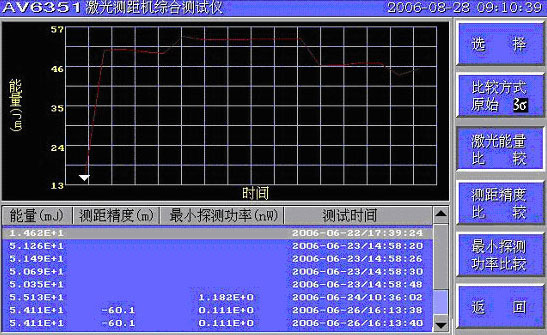

  ● 具有数据分析功能

具有数据分析功能

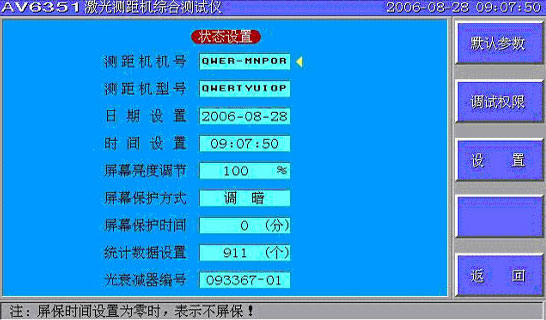

  ● 具有状态设置功能

具有状态设置功能

参数

  工作温度:0℃~50℃

  贮存温度:-20℃~70℃

  适用激光波长:1.06μm

  测距精度测量误差:±3m

  激光能量探测口径:≥35mm

  激光能量检测范围:20~100(mJ)

  激光能量测量误差:≤±15%

  能量检测最小显示分辨率:0.1mJ

  测距检测重复频率:不小于6次/min

  脉宽检测接口:脉宽范围5~100(ns)

  电源:AC220V±10%,50Hz±5%,功耗≤20W

  主机尺寸(W×H×D):400mm×170mm×490mm

  能量光电转换探头(W×H×D):170mm×170mm×200mm

  主机质量:10kg

  备注:激光输入耦合探头和激光输出耦合探头需要根据用户所测激光测距机配套定制。

应用

  激光测距机综合测试仪,用于近场或室内检测激光测距机,代替通常的目标实测。它针对激光测距机日常维护和检查的测试需求,检测和评估激光测距机的发射能量、测距精度以及最小探测功率等主要指标,并提供脉冲宽度检测接口。

激光测距机综合测试仪应用
