程控模块电源采用先进的开关电源技术，实现高功率密度输出，精致的设计确保了输出低噪声，是理想的功率电压源、电流源。程控模块电源是在自动测试平台中提供功率激励与测试的理想设备，适用于设计研发、生产制造等自动测试领域。该产品为用户选配电源提供了灵活性，根据需要可选购8种(或定制)模块，搭建1至8个通道的电源系统，总输出功率可达1600W。
● 多组设定储存
● 隔离和极性翻转功能(选件)
● 独特的连接器组件，简化系统集成
● 保护功能齐全：过压、过流、过温保护
● 模块可串、并联重组输出，以拓展输出电压、电流范围
● 性能指标优异：高精度编程与回读测量，输出纯净低噪
● GPIB(IEEE 488.2)接口控制，亦可选配AV86402型键盘控制器(选件)简化操作
● 可编程固定电压(或电流)输出，亦可设置电压、电流输出序列(即可编程随时间或事件而变化的多组电压、电流)
● 高功率密度主机(0～1600W)，8种标准模块方便选配：单模块输出150W(或200W)，购多模块可组成多路输出电源系统，单台主机最多可配8个模块(200W×8=1600W)，特殊要求可定制
表1 150W系列标准模块指标(25℃±5℃)
模块型号
DC176101
DC176102
DC176103
DC176104
输出额定值
(0～40℃)输出电压
0～8V
0～20V
0～40V
0～50V
输出电流
0～16A
0～7.5A
0～3.75A
0～3A
输出功率
128W
150W
150W
150W
编程准确度
电压0.035%+
4mV
10mV
22mV
51mV
电流0.035%+
8mA
5mA
4mA
1.9mA
回读准确度
电压0.025%+
3mV
8mV
15mV
28mV
电流0.025%+
8mA
6mA
4mA
1.5mA
纹波和噪声
(20Hz～20MHz)恒压状态rms
3mV
5mV
8mV
15mV
峰—峰
8mV
10mV
19mV
21mV
恒流状态rms
12mA
6mA
3.5mA
1.5mA
电源调整率
(源效应)电压(CV)
0.8mV
0.8mV
2.5mV
3mV
电流(CC)
1mA
0.8mA
0.5mA
0.2mA
负载调整率
(负载效应)电压(CV)
1.5mV
1.5mV
1.5mV
3mV
电流(CC)
0.5mA
0.35mA
0.35mA
0.2mA
模块型号
DC176105
DC176106
DC176107
DC176108
输出额定值
(0～40℃)输出电压
0～120V
0～160V
0～200V
0～320V
输出电流
0～1.25A
0～1A
0～0.75A
0～0.5A
输出功率
150W
160W
150W
160W
编程准确度
电压0.035%+
71mV
72mV
100mV
144mV
电流0.035%+
1mA
0.8mA
0.8mA
0.5mA
回读准确度
电压0.025%+
47mV
48mV
60mV
98mV
电流0.025%+
0.5mA
0.5mA
0.4mA
0.3mA
纹波和噪声
(20Hz～20MHz)恒压状态rms
19mV
19mV
40mV
40mV
峰—峰
38mV
39mV
80mV
80mV
恒流状态rms
1.5mA
1.5mA
1.5mA
1mA
电源调整率
(源效应)电压(CV)
4.5mV
4.5mV
8mV
8mV
电流(CC)
0.4mA
0.4mA
0.35mA
0.2mA
负载调整率
(负载效应)电压(CV)
6mV
9.8mV
10mV
20mV
电流(CC)
0.2mA
0.2mA
0.2mA
0.2mA
表2 200W系列扩展模块指标(25℃±5℃)
DC176101A
DC176102A
DC176103A
DC176104A
输出额定值
(0～40℃)输出电压
0～8V
0～20V
0～40V
0～50V
输出电流
0～20A
0～10A
0～5A
0～4A
输出功率
160W
200W
200W
200W
编程准确度
电压0.035%+
4mV
9mV
18mV
51mV
电流0.035%+
10mA
6mA
3mA
2mA
回读准确度
电压0.025%+
3mV
6mV
12mV
28mV
电流0.025%+
10mA
4mA
2mA
1.8mA
纹波和噪声
(20Hz～20MHz)恒压状态rms
5mV
6mV
10mV
18mV
峰—峰
9mV
10mV
20mV
28mV
恒流状态rms
14mA
12mA
6mA
5mA
电源调整率
(源效应)电压(CV)
1mV
1mV
2mV
4mV
电流(CC)
2mA
1mA
0.8mA
0.5mA
负载调整率
(负载效应)电压(CV)
2mV
5mV
6mV
6mV
电流(CC)
2mA
1mA
0.8mA
0.5mA
瞬态响应时间：＜5mS(负载电流变化10%，输出电压恢复到先前电平100mV以内)
温度系数
恒压100ppm+
0.5mV
1mV
1.5mV
2mV
恒流180ppm+
0.3mA
0.25mA
0.21mA
0.18mA
DC176105A
DC176106A
DC176107A
DC176108A
输出额定值
(0～40℃)输出电压
0～120V
0～160V
0～200V
0～320V
输出电流
0～1.5A
0～1.25A
0～1A
0～0.625A
输出功率
180W
200W
200W
200W
编程准确度
电压0.035%+
71mV
72mV
100mV
144mV
电流0.035%+
1mA
0.8mA
0.8mA
0.5mA
回读准确度
电压0.025%+
47mV
48mV
60mV
98mV
电流0.025%+
0.5mA
0.5mA
0.5mA
0.3mA
纹波和噪声
(20Hz～20MHz)恒压状态rms
19mV
20mV
40mV
40mV
峰—峰
39mV
40mV
80mV
80mV
恒流状态rms
3.5mA
3mA
2mA
1mA
电源调整率
(源效应)电压
4.8mV
5mV
8mV
8mV
电流
0.4mA
0.5mA
0.5mA
0.2mA
负载调整率
(负载效应)电压
8mV
10mV
15mV
20mV
电流
0.5mA
0.5mA
0.35mA
0.2mA
瞬态响应时间：＜5mS(负载电流变化10%，输出电压恢复到先前电平100mV以内)
温度系数
恒压100ppm+
3.5mV
4mV
4.5mV
5mV
恒流180ppm+
0.17mA
0.15mA
0.1mA
0.1mA
表3特制模块技术指标(25℃±5℃)
DC1761T
输出额定值
(0～40℃)输出电压
0～Vo(伏)
输出电流
0～Io(安)
编程准确度
电压0.035%+
0.5‰Vo
电流0.035%+
1‰Io
回读准确度
电压0.025%+
0.5‰Vo
电流0.025%+
1‰Io
纹波和噪声
(20Hz～20MHz)恒压状态rms
0.5‰Vo
峰—峰
1‰Vo
恒流状态rms
1‰Io
电源调整率
(源效应)电压(CV)
0.1‰Vo
电流(CC)
0.1‰Io
负载调整率
(负载效应)电压(CV)
0.5‰Vo
电流(CC)
0.5‰Io
温度系数
恒压100ppm+0.1‰Vo
恒流180ppm+0.1‰Io
系统主机的交流输入：AC 220V+15%, 50/60Hz±5%
系统主机的输入功率：2200W()
结构特点：台式
主机箱尺寸(含提手):750(长)mm×480(宽)mm×190(高)mm
主机箱重量:约22kg
模块尺寸:588(长)mm×48(宽)mm×144(高)mm
模块重量:约3kg
环境适应性：符合GJB3947-2000中3.8条中4级设备的规定要求
工作温度范围：10℃～40℃
存储温度范围：-40℃～70℃
电磁兼容性：符合GJB3947-2000中3.9条的规定要求
安全性：符合GJB3947-2000中3.10条的安全要求
可靠性：MTBF(θ0)≥3000小时

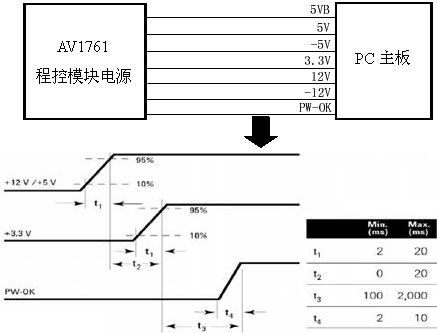

在PC主板的测试中，用多路ATX电源以正确的序列电压给PC主板组件加电是非常重要的，不正确的序列不仅会导致组件不能启动，还可能因诱发电流锁存而损坏被测组件。因此，可用程控模块电源建立一套7路的电源系统，通过编程改变其输出顺序和电压，以验证PC主板的性能。
