优点是：

　　（1）能实现全部印刷电路生产，且可以将它安装在机箱内任何地方，为结构设计带来很大的方便。

　　 (2）无机械触电，可靠性高，寿命长。

　　（3)便于节目选定，使用方便。

　　电子调谐器的原理比较简单，即用可调的本机振荡频率(fL)与欲接收的电视信号的高频信号(fG)混频，相减后得到一个新的电视中频信号(IF)，这一信号中包含有电视图像中频信号和伴音中频信号等。当然 仅仅变频还不够，由于电子调谐器处于电视机接收机的最前端，其处理信号的质量关系整体图像、伴音还原的逼真与稳定，为此 必须设置相关的高频增益自动控制电路(RFAGC)和频率自动调整电路(AFC)。以下介绍基本原理中的几个要点，以期对电子调谐器有一个基本的了解。

　　⒈电子调谐器中最基本的电路是一个混频器

　　由图1可见 电视信号经天线插孔送入调谐器内的高频放大电路，经放大的信号(fG)被送到混频器。这时，由本机振荡器产生的本振频率信号(fL)也送到混频器，在混频器中本振频率与外来高频信号相减，得到新的中频信号。

　　图1

　　例如 接收VHF(低段)二频道节目：高频信号频率为56.5～6?.5MHz，图像信号为57.75MHz，本振频率为95.75MHz 混频后为:95.75MHz－57.75MHz=38MHz，38MHz即为新图像中频信号的中心频率。

　　⒉调谐电台的实质就是改变本机振荡频率

　　由图2可见 本机振荡电路即是机器内部的一个可调的频率发生器，在LC振荡回路中，改变电容器C的容量，即可改变振荡频率，电容量减小频率升高，电容量增大，频率降低。在电子调谐器中，一般利用变容二极管结电容随所加电压的大小而改变的特性，来改变频率。图中RD两端加30VDC电压，D点滑动即可取得0～30V的BT电压 就可找到某一个频道的调谐点电压值。

　　图2

　　⒊变换波段和频道就是可跳跃式改变本振频率

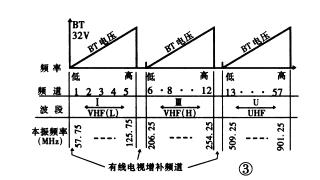

　　BT电压与调谐我国电视广播波段频道的关系 如图3所示。

　　由图3可以看出 我国的电视共设有57个频道 且分布在三个波段中 如2频道在VHF(L)段 8 13 选择频道就是给选择波段电路供电使其工作起来 并使BT电压工作在某一点 供调谐器BT端。

　　图3

　　波段转换与频道变换的电路原理如图4所示。

　　图4

　　波段转换开关K的转换将V＋分别接通Ⅰ、Ⅲ或U波段工作电压(二极管的导通，可改变线圈接入电路的多少)，使接收范围在相应的选择波段中。频道的变换，即在相应的波段内，BT电压由小到大的升高即可改变频道。开关K与电位器RD的配合使用就可随意调谐到某一频道了。

　　⒋RFAGC及AFT控制使调谐器与中频电路构成闭环控制

　　由图5可见，从混频器输出的中频信号(IF)，经滤波器滤波，去除(fL－fG)以外的无用频率，并得到适合的中频曲线(图像、伴音、彩色副载频率、频点、宽带及峰值)，进入中频信号处理电路。中频信号处理电路，多为一块专用集成电路，在主板上紧跟在调谐器后，也有的是一块独立的单元插板。在单片机心中，中频IC被集成在单片IC中。在中频IC中主要包含有图像中频检波电路、RFAGC及AFT电压形成等电路。检波可得到图像视频信号。这个视频信号的质量、信号的频点、频带、峰值等是以后单元电路正常工作的保证条件，也是前电路工作的结果。所以中频IC电路无一例外地要设两个支路，一个是RFAGC电压形成电路，取视频信号，形成对调谐器高放电路增益控制的电压——RFAGC电压；另一个是AFC电压形成电路，取中频载频信号，通过与外电路、AFC线圈等组成频偏鉴相电路，使中频频偏变成AFC电压。AFC电压送入调谐器，改变本振频率，调整中频频率。这个通路中设有AFC开关，在必要时可停止其反馈作用。

　　图5

　　不同类型的电子调谐系统，其原理是相同的，唯有频道调谐电压(BT)取得和供给的方法不同。按BT电压取得和供给的方法，可将电子调谐系统分为三个类型：即选台板调节设定电压法、电压合成器(VS)、频率合成器(VS)。

　　1、选台版调节设定电压法

　　这种电路在彩电没有引进微电脑技术前被广泛采用，电子调谐器作为独立部件与选台板及图像中频处理单元反馈的RFAGC、AFT控制电压，构成调谐系统。选台板结构形式有数十种，有的还设有晶体管或IC电路作隔离或逻辑组合电路，但基本作用是相同的。

　　2、电压合成器（VS）调谐系统

　　这种调谐系统由调谐器和微电脑（MPU）控制电路（MPU）（含记忆电路）组成。波段转换电压，即BT电压（严格讲是微电脑产生的对应BT电压的BTDAC脉冲电压）是由于人工手动调谐频道或指令自动搜索频道时由微电脑MPU产生的，并写入（记忆）不挥发存储器中的。记忆时可以做到为每一个频道赋予一个节目号。转换节目时，由于存储器读出BTDAC脉冲电压数据送到MPU，由BT端输出。BTDAC宽窄脉冲，再通过一个晶体管和RC电路即可得DC的BT电压了，在这个系统中，BT电压等频道调谐数据是收视调谐电视时存入存储器中的。

　　3、频率合成器（SF）调谐系统

　　频率调谐系统调谐器的上半部分与电压合成器的调谐器基本相同，即由高频放大电路、本机振荡电路、混频电路和中频输出电路组成。

　　屏幕噪点很大而收不到台，且确定调谐器IF端至中端IC输入端通道正常时，应考虑调谐器系统故障。这时，首要问题是分清故障出在调谐器本身，还是外电路。检测调谐器BL、BH、BU端是否能随欲收频段加电压，且符合要求。BT端电压能否随RD电位器平滑稳定的改变(0～32V)。上述检查完全正常，故障依旧，可考虑是调谐器本身故障，能接收电视，但画面噪点很大或画面很硬无层次，可考虑RFAGC电路故障，应检查电路中的电阻(分压器)、电位器、电容器等元件。此外 对于老机器还应特别检查AFC调谐线圈的谐振频率是否正常。
