电路特点：

　　[1].单列5脚直插塑料封装，仅5只引脚。

　　[2].外接元件非常少。

　　[3].输出功率大，Po=22W(RL=4Ω)。

　　[4].采用超小型封装（TO-220）,可提高组装密度。

　　[5].开机冲击极小。

　　[5].内含各种保护电路，因此工作安全可靠。主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。

　　TDA2040极限参数：

　　TDA2040的相关图示有：

　　1、测验用电路。

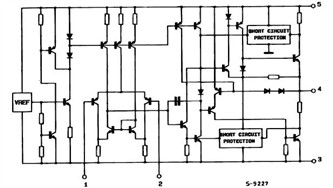

　　2、原理图。

　　3、连接器脚位定义。

　　在上个世纪九十年代TDA2040为TDA2030升级换代器件.无论在功率.保护措施都好于TDA2030.至今市场上TDA2040仿制品并不多见.所以在确保音质前提下.采用TDA2040制作功率.均可达到要求.以下是实作图片。

　　TDA2040具有负载泄放电压反冲保护电路，如果电源电压峰值电压40V的话，那么在5脚与电源之间必须插入LC滤波器，以保证5脚上的脉冲串维持在规定的幅度内。

　　热保护：限热保护有以下优点，能够容易承受输出的过载（甚至是长时间的），或者环境温度超过时均起保护作用。

　　与普通电路相比较，散热片可以有更小的安全系数。万一结温超过时，也不会对器件有所损害，如果发生这种情况，Po=（当然还有Ptot）和Io就被减少。

　　印刷电路板设计时必须较好的考虑地线与输出的去耦，因为这些线路有大的电流通过。

　　装配时散热片与之间不需要绝缘，引线长度应尽可能短，焊接温度不得超过260℃，12秒。

　　虽然TDA2040所需的元件很少，但所选的元件必须是品质有保障的元件。
