霍尔开关电路由反向电压保护器、精密电压调节器、霍尔电压发生器、差分放大器、施密特触发器、温度补偿器和互补型集电极开路输出器等七部分组成，它具有工作电压范围宽、磁灵敏度高、负载和反向保护能力强等特点。该电路由于具有高达400 mA的负载能力，并且是互补型输出，因此，它是无刷风扇最理想的器件。

　　. 单片集成, 体积小，可靠性高

　　. 温度补偿、工作温区宽

　　. 负载能力强

　　. 反向保护

　　. 集电极开路，互补输出

　　. 4引线环氧树脂封装

　　. 采用合金锡电镀、可降低焊接温度

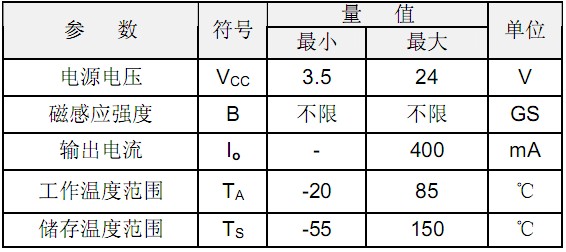

霍尔开关电路极限参数

霍尔开关电路电特性

霍尔开关电路磁特性

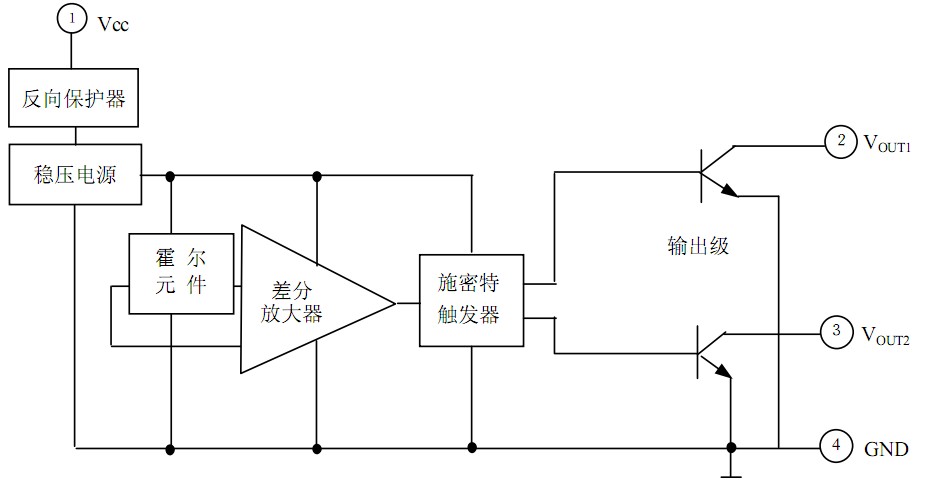

　　电压调节器：当电源电压从3.5V~20V变化时，保证该电路正常工作。

　　反向保护器：当应用电源反接或在使用过程中受到反向脉冲电压的干扰时，对电路起保护作用，保护电压可达30V;

　　霍尔电压发生器：将变化的磁信号转换成相应的电信号。

　　差分放大器：将霍尔电压发生器输出的微弱电压信号放大。

　　施密特触发器：将差分放大器输出的模拟信号转换成数字信号。

　　温度补偿器：确保集成电路在-20℃~+85℃之间可靠地工作。

　　互补输出器：输出电流可直接驱动无刷风机的两组绕组。当无刷风机接通电源时，若霍尔电压发生器受到交变磁场的作用，输出端（2）和（3）的电位状态也随着发生变化，从而改变负载（风机绕组）电流的方向，使风机正常运转。

　　高灵敏的无触点开关

　　直流无刷电机

　　直流无刷风机
