No.7信令
阅读:17923时间:2011-01-19 11:37:10

  No.7信令也称7号信令,七号信令网是电信网的三大支撑网之一,是电信网的重要组成部分。目前,我国已经建 立了由信令转接点(HSTP)、低级信令转接点(LSTP)和大量的信令点(SP)组成的 三级七号信令网,使得七号信令网真正成为电信网的神经网和支撑网。因此,七号信令网的 运行质量直接影响到电信网及其各种业务网的运行稳定性和实际效益。

特点

  NO.7 信号方式是一种国际性的、标准化的通用公共信道信号系统,其特点如下:

  最适用于由数字程控交换机和数字传输设备所组成的综合数字网;

  能满足现在和将来通信网中传送呼叫控制、遥控、维护管理信号和传送处理机之间事务处理信息的要求;

  提供了可靠的差错控制手段,使信息按正确的顺序传送而又不致丢失或重复,以保证接收到的消息无差错。

  No.7 信号系统能满足多种通信业务的要求,可用于电话网、智能网和综合数字网等。还能作为一种可靠的传送系统,在交换局和特种服务中心之间进行其他形式的信息传递(如管理和维护信息)。因此,No.7 信号系统是通信网向综合化、智能化发展不可缺少的支撑系统。

总体结构

  No.7 信令的基本结构主要划分为消息传递部分(MTP)、信号连接部分(SCCP) 和用户部分(UP)。图表示No.7 信令的功能级与OSI 参考模型的关系。

NO.7 信令系统结构

  从图上可看出,根据OSI 参考模型,No.7 信令系统进一步将MTP 分为三个 功能级,对应于OSI 的1~3 层。级是信令数据链路级,第二级是信令链 路级,第三级是信令网功能级。级信令数据链路级定义了信令数据链路的物理、电气和功能特性,确定 与数据链路的连接方法。

  第二级信令链路功能级规定了把消息信号传送到数据链路的功能和程序。它包括信号单元的分界、信号单元定位、差错检出、差错校正、初始定位、处 理机故障、第二级流量控制和信令链路差错率监视等功能、它与级共同 保证在两个信令点之间提供一条可靠传送消息的信号链路。

  第三级信令网功能级规定了在信令点之间传送消息的功能和程序。该功能在 信令链路和信令转接点发生故障时,将对信令网重新组合以保证消息可靠传 送。 No.7 信令系统的第四级具有OSI 模型的4~7 层及第三层的部分功能,它包括的主要功能模块有:

  (1) 电话用户部分(TUP),它包括完成有关电话网呼叫处理的功能和程序。

  (2) ISDN 用户部分(ISUP),它定义了ISDN 通信网的信号程序和实现这些程 序的消息及消息编码。

  (3) 数据用户部分(DUP),它用于定义使用No.7 信令系统的电路交换数据传 输业务。

  (4) 事物处理应用部分(TCAP),它定义了事物处理能力的信号消息,编码和 信号程序。

  No.7 信令以不等长信号单元的形式传送各种信令消息,这些消息包括信令网 管理用信息,信令链路状态管理信息,业务接续控制信息等。

终端的基本需求

  采集终端负责七号信令数据的实时采集,它通过高阻隔离头将工作的七号链路信号采集 后,通过E1 输入输出板放大,由七号信令处理板上的PMC4354 接收,送入MPC680 处理 机进行分析处理,然后由采集终端通过100M 以太网接入七号监测管理服务器。

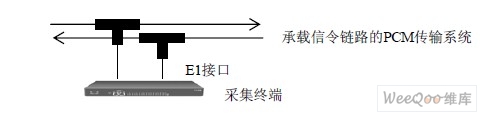

信令链路高阻跨接采集方式

  图1 信令链路高阻跨接采集方式

  采集终端由 MPC860、E1 接口电路、数据采集电路、以太网接口设备等硬件部分和七号信令MTP 二、三层协议软件组成。

采集终端功能框图

  图 2 采集终端功能框图

  采集终端的具体设计由E1 输入输出板、七号信令处理板、电源板等组成, 采集终端采用19 英寸的CPCI 结构,七号信令处理板前插入机框,E1 输入输出板后插 入机框,采集终端所需的同轴电缆插座,100M 以太网RJ45 插座,RS232 串口插座,防雷保 护、终端自测电路全部在E1 输入输出板。

  七号信令处理板分为以下几个部分:主处理器MPC860(FPGA 内嵌),HDLC 控制器,E1 接口模块PMC4354,系统逻辑交换控制单元FPGA 和电源模块,四片PMC4354 实现16 个 E1 的接收及发送,1 个512K 的BOOTFLASK,1 个4M 的程序FLASH,2 片HY57V281620 组成32 位16M 字节的SDRAM,2 个100M 的以太网接口。
