大功率直流电源
阅读:6810时间:2010-09-16 15:45:05

  大功率直流电源有正、负两个电极,正极的电位高,负极的电位低,当两个电极与电路连通后,能够使电路两端之间维持恒定的电位差,从而在外电路中形成由正极到负极的电流。

特性

  1、电路简单,易于调整,易于增大输出功率,成本低。

  2、自身耗能小,效率高,体积小,重量轻。

  3、输出电压连续可调。

  4、拥有相当大的输出功率。

  6、电流稳定。

  7、输出端短路,具有自保护作用。

原理

  大功率直流电源正极的电位高,负极的电位低,当两个电极与电路连通后,能够使电路两端之间维持恒定的电位差,从而在外电路中形成由正极到负极的电流。单靠水位高低之差不能维持稳恒的水流,而借助于水泵持续地把水由低处送往高处就能维持一定的水位差而形成稳恒的水流。与此类似,单靠电荷所产生的静电场不能维持稳恒的电流,而借助于大功率直流电源,就可以利用非静电作用(简称为“非静电力”)使正电荷由电位较低的负极处经电源内部返回到电位较高的正极处,以维持两个电极之间的电位差,从而形成稳恒的电流。因此,大功率直流电源是一种能量转换装置,它把其他形式的能量转换为电能供给电路,以维持电流的稳恒流动。

构成

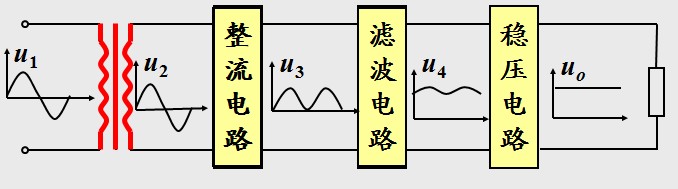

大功率直流电源的构成

  1、电源变压器:  将交流电网电压u1变为合适的交流电压u2。

  2、整流电路:  将交流电压u2变为脉动的直流电压u3。

  3、滤波电路: 将脉动直流电压u3转变为平滑的直流电压u4。

  4、稳压电路: 清除电网波动及负载变化的影响,保持输出电压uo的稳定。



应用

  大功率直流电源系统适用于大型发电厂、水电厂、超高压变电站、无人值守变电站作为控制、信号、保护、自动重合闸操作、事故照明、直流油泵、,各种直流操作机构的分合闸,二次回路的仪表,自动化装置的控制交流不停电电源等用电装置的直流供电电源。
