式断路器
阅读:20024时间:2011-01-11 11:28:31

  式断路器是一种适在交流50Hz,60Hz,额定工作电压400V,额定工作电流至1000A及以下的配电网络中,用来分配电能和保护线路及电源设备免受过载,欠电压,短路,单 相接地等故障的危害的保护装置。

工作环境

  ①、断路器安装地点的海拔高度不超过2000米

  周围空气温度上限是+40℃以及24小时周期内测得的平均温度不超过+35℃,全年的平均温度为+20℃,周围空气温度的下限是-5℃。

  ③、大气条件

  空气是清洁的,即无爆炸危险的空气,且空气中无足以腐蚀金属和破坏绝缘的有害气体与尘埃(包括导电尘埃)。而且相对湿度在温度+40℃时不超过50%,在较低温度下允许有较大的相对湿度,例如:+20℃时可为90%,此时已考虑到当温度变化时在产品上可能产生的凝露。

  ④、实装条件

  断路器必须垂直地安装在无显着摇动和冲击振动且没有雨侵袭的地方。

结构

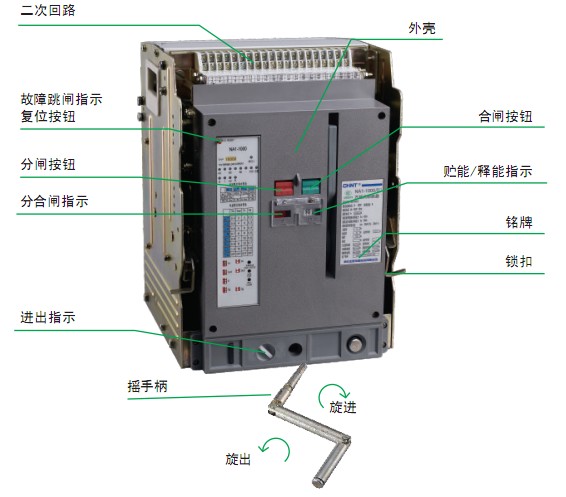

万能式断路器的结构

安装

  1、断路器安装起吊时、应把吊索正确钩挂在断路器两侧提手上,起吊时应尽可能使其保持垂直,避免磕碰,以免造成内在的不易觉察的损伤而留下隐患。

  2、检查断路器的规格是否符合要求。

  3、 以500V兆欧表检查断路器各相之间及各相对地之间的绝缘电组,在周围介质温度为20±5℃和相对湿度为50~70%时绝缘电阻值应大于 20MΩ, 否则应进行干燥处理。

  4、检查断路器各部分动作的可靠性,电流、电压脱扣器特性是否符合要求,闭合、断开是否可靠。断路器在闭合和断开过程中其可动部分与灭弧罩等零件应无卡、碰等现象。(注意:进行闭合操作时欠压线圈应通以额定电压或用螺钉紧固,以免造成误判。)

  5、安装时应严格遵守断路器的飞弧距离及安全间距。(>100mm)

  6、断路器必须垂直安装于平整坚固的底架或固定架上并用螺栓紧固, 以免由于安装平面不平使断路器或抽屉式支架受到附加力而引起变形。

  7、抽屉式断路器安装时还必须检查主回路触刀与触刀座的配合情况和二次回路对应触头的配合情况是否良好,如发现由于运输等原因而产生偏移,应及时予以修正。

  8、在进行电气联结前应先切断电源,确保电路中没有电压存在。联结母排或联结电缆应与断路器自然联结,若联结母排的形位尺寸不当应事先整形,不能用强制性外力使其与断路器主回路进出线勉强相接而使断路器发生变形,影响其动作的可靠性。

  9、用户应考虑到预期短路电流对母排之间可能产生强大的电动力而影响到断路器的进出线端,故必须用强度足够的绝缘板条在近断路器处对母排予以紧固。

  10、用户应对断路器进行可靠的保护接地,固定式断路器的接地处标有明显的接地标记,抽屉式断路器的接地借助于抽屉支架来实现。

  11、按线路图联结好控制装置和信号装置,在闭合操作前必须安装好灭弧罩,插好隔弧板并清除安装过程中产生的尘埃及可能遗留下来的杂物(如金属屑、导线等)。

使用与维护

  1、断路器使用时应将磁铁工作极面上的防锈油揩净并保持清洁。

  2、各转动轴孔及磨擦部分必须定期添加润滑油。

  3、断路器在使用过程中要定期检查,以保证使用的安全性和可靠性。

  ①、定期清刷灰尘,以保持断路器的绝缘水平。

  ②、按期对触头系统进行检查。(注意:检查时应使断路器处于隔离位置)

  a、检查弧触头的烧损程度,如果动、静弧触头刚接触时主触头的小开距小于2毫米,必须重新调整或更换弧触头。

  b、 检查主触头的电磨损程度,若发现主触头上有小的金属颗粒形成则应及时铲除并修复平整; 如发现主触头超程小于4毫米,必须重新调整,如主触头上的银合金厚度小于1毫米时,必须更换触头。

  c、检查软联结断裂情况,去掉折断的带层。若长期使用后软联结折断情况严重(接近二分之一)。则应及时更换。

  4、当断路器分断短路电流后,除必须检查触头系统外还必须清除灭弧罩两壁烟痕及检查灭弧栅片烧损情况,如严重应更换灭弧罩。

用途

  式断路器用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害;该断路器具有智能化保护功能,选择性保护精确,能提高供电可靠性,避免不必要的停电。

  该断路器能广泛适用于电站、工厂、矿山和现代高层建筑,特别是智能楼宇中的配电系统。
