1、 驱动部件：由电流元件 1 和电压元件 2 组成。电流元件由铁芯和绕在铁芯上的电流线圈组成。电流线圈的导线较粗，匝数较少，与负载串联，故又称串联电磁铁。电压元件也由铁芯和电压线圈组成。电压线圈的导线较细而匝数较多，与负载并联，故又称并联电磁铁。

　　2、 转动部分：由铝质的转动圆盘 3、固定转动圆盘的转轴 4 构成，转轴支承在上下轴承中。电度表工作时，电流元件和电压元件产生的交变磁场使铝盘感应出的涡流与该交变磁场相互作用，驱使圆盘产生转动。

　　3、 制动部分：由磁铁 5 构成，它是用来在铝盘转 动时产生制动力矩的，使铝盘的转速能和被测功率成正比，以便用铝盘的转数来反映被测电能的大小。

　　4、 积算机构：用来计算铝盘在一定时间内的转数，以便达到累计电能的目的。积算机构的结构如图 6-2 所示。当铝盘转动时，通过蜗杆蜗轮及齿轮级的传动，带动滚轮组转动。这样，就可以通过滚轮上的数字来反映铝盘的转数，也就是所测电能的大小。

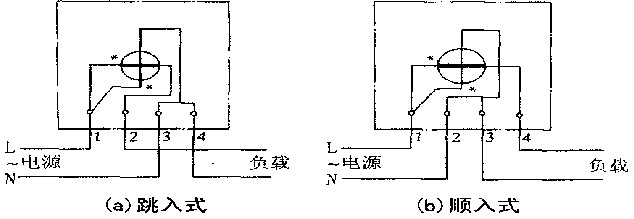

　　电度表的接线方法有两种：跳入式接法和顺入式接法，如图所示。

　　这两种接线方法从表面上看不大一样，其内部原理是相同的，即电流表的电流线圈串入负载回路中，而电压线圈与负载并联，两个线圈的“*”端应接电源的同一极性端。一般单相电度表有专门的接线盒，打开盒盖看到有四个接线端钮，实际接线采用哪种方法，要根据电度表说明书中的规定进行。

　　在低压小电流的单相电路中，电度表可以直接接在线路上。若负载电流很大或电压很高，则应通过互感器才能接入电路。此时电流互感器的一次侧与负载串联，次级与电度表的电流线圈串联，电压互感器的初级与负载并联，次级与电度表的电压线圈并联。

　　准确度等级

　　负载范围

　　灵敏度

　　潜动

　　功率消耗

　　1、 合理选择电度表：一是根据任务选择单相或三相电度表。对于三相电度表，应根据被测线路是三相三线制还是三相四线制来选择。二是额定电压、电流的选择，必须使负载电压、电流等于或小于其额定值。

　　2、 安装电度表：电度表通常与配电装置安装在一起，而电度表应该安装在配电装置的下方，其中心距地面 1.5~1.8 米处；并列安装多只电度表时，两表间距不得小于 200 毫米；不同电价的用电线路应该分别装表；同一电价的用电线路应该合并装表；安装电度表时，必须使表身与地面垂直，否则会影响其准确度。

　　3、 正确接线：要根据说明书的要求和接线图把进线和出线依次对号接在电度表的出线头上；接线时注意电源的相序关系，特别是无功电度表更要注意相序；接线完毕后，要反复查对无误后才能合闸使用。 当负载在额定电压下是空栽时，电度表铝盘应该静止不动。 当发现有功电度表反转时，可能是接线错误造成的，但不能认为凡是反转都是接线错误。下列情况下反转属正常现象：（a）装在联络盘上的电度表，当由一段母线向另一段母线输出电能时，电度表盘会反转。(b)当用两只电度表测定三相三线制负载的有功电能时，在电流与电压的相位差角大于60°，即cosΦ<0.5 时，其中一个电度表会反转。

　　4、 正确的读数：当电度表不经互感器而直接接入电路时，可以从电度表上直接读出实际电度数；如果电度表利用电流互感器或电压互感器扩大量程时，实际消耗电能应为电度表的读数乘以电流变比或电压变比。
