因为固定三端稳压器属于串联型稳压电路，因此它的原理等同于串联型稳压电路。举例说明如附图。

　　其中R1、Rp、R2组成的分压器是取样电路，从输出端取出部分电压UB2作为取样电压加至三极管T2的基极。稳压管Dz以其稳定电压Uz作为基准电压，加在T2的发射极上。R3是稳压管的限流电阻。三极管T2组成比较放大电路，它将取样电压UB2与基准电压Uz加以比较和放大，再去控制三极管T1的基极电位。从图可见，输入电压Ui加在三极管T1与负载RL相串联的电路上，因此，改变T1集电极间的电压降UCE1便可调节RL两端的电压Uo。也就是说，稳压电路的输出电压Uo可以通过三极管T1加以调节，所以T1称为调整管。由于调整元件是晶体管管，而且在电路中与负载相串联，故称为晶体管串联型稳压电路。电阻R4和T1的基极偏置电阻，也是T2的集电极负载电阻。

　　当电网电压降低或负载电阻减小而使输出端电压有所下降时，其取样电压UB2相应减小，T2基极电位下降。但因T2发射极电位既稳压管的稳定Uz保持不变，所以发射极电压UBE2减小，导致T2集电极电流减小而集电极电位Uc2升高。由于放大管T2的集电极与调整管T1的基极接在一起，故T1基极电位升高，导致集电极电流增大而管压降UCE1减小。因为T1与RL串联，所以，输出电压Uo基本不变。

　　同理,当电网电压或负载发生变化引起输出电压Uo增大时，通过取样、比较放大、调整等过程，将使调整调整管的管压降UCE1增加，结果抑制了输出端电压的增大，输出电压仍基本保持不变。

　　调节电位器，可对输出电压进行微调。调整管T1与负载电阻RL组成的是射极输出电路，所以具有稳定输出电压的特点。

　　1、三端稳压器的通用产品有78系列（下电源）和79系列（负电源），输出电压由具体型号中的后面两个数字代表，有5V，6V，8V，9V，12V，15V，18V，24V等档次。输出电流以78（或79）后面加字母来区分。L表示0.1A,M表示0.5A，无字母表示1.5A，如78L05表求5V 0.1A。典型应用电路如下：

　　2、提高输出电压的电路

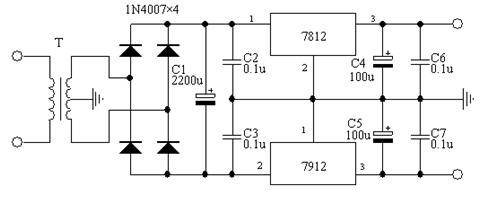

　　3、双电源电路

　　1、在使用时必须注意：(VI)和(Vo)之间的关系，以7805为例，该三端稳压器的固定输出电压是5V，而输入电压至少大于7V，这样输入/输出之间有2－3V及以上的压差。使调整管保证工作在放大区。但压差取得大时，又会增加集成块的功耗，所以，两者应兼顾，即既保证在负载电流时调整管不进入饱和，又不至于功耗偏大。

　　2、一般在三端稳压器的输入输出端接一个二极管，用来防止输入端短路时,输出端存储的电荷通过稳压器,而损坏器件。
