使用环境：-10℃~50℃，　≤95%RH

　　存储环境：-40℃~80℃，  ≤95%RH

　　抗电强度：外壳与端子之间≥AC2000V

　　绝缘性能：外壳与端子之间≥100M

　　体        积：199*139*25mm

　　开孔尺寸：119*179mm

　　1）带电显示功能

　　1、LED启辉电压（KV）：额定相电压 x0.15-0.65

　　2、闭锁启控电压（KV）：额定相电压 x0.65以下

　　3、当三相同时不带电时，闭锁解除灯亮，启动电磁锁动作。

　　2）温湿度模拟控制功能

　　可带1-2路温湿度控制；当环境湿度≥90%RH时启动加热；湿度≤75%RH时，退出加热。当环境温度≥40℃时，加热无条件退出；加热器断线时有报警灯亮。

　　3）温湿度数字控制功能

　　可带1-2路温湿度传感器及输出接点，可显示现场的温湿度数值，并且用户可根据需要自行设置加热/除湿输出的上下限。当环境温度≥40℃时，无条件停止加热，防止过热损伤。

　　4）分合闸回路电压数值显示

　　二次回路分合闸电压是决定开关分合闸是否到位的重要参数，CY8808以上的产品均具备该功能。

　　5）柜内交直流电源自动切换

　　即CY8808以上产品工作电源为双电源自动转换，直流供电断开时，交流电源及时工作，保证在设备检修停电时，装置部分功能仍然工作，如柜内照明，温湿度控制、语音防误提示、闭锁解除等功能。

　　6）触头、电缆搭接头测温功能

　　可在线测量触头、电缆搭接头温度，量程：-20℃~125℃，精度：  ±2℃

　　7）人体感应探头

　　当有人站在柜前停留时，自动启动柜内照明、液晶屏背光、送电时带有语音提示，操作者离开后，自动停止。

　　8）通讯（该功能为选配）

　　RS485接口具备远方通讯能力可编程变送输出4-20mA或0-5V使其具备与DCS控制系统接口能力。

　　1）按端子的配线功能接好线，并校对准确后通电；

　　2）将各开关量输入端与公区端短路一下，观察对应功能的指示是否正常发光或熄灭；

　　1、模拟指示部分接线图

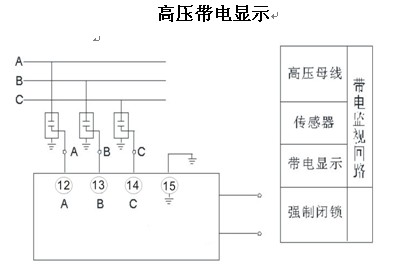

　　2、高压带电显示部分接线图
