微机型继电测试系统
阅读:3838时间:2010-12-28 15:18:19

  微机型继电测试系统内置高配置工控机,进口真彩液晶显示屏,测试无需外接任何辅助设备

  自带优化键盘及滚球鼠标,真正实现单机一体化

  配有USB口,轻松外挂U盘、打印机等多种设备

  配有100M高速网口,随时可接入Internet远程升级,接入局域网资源共享

功能特点

  具有可靠的过热、过流、过压及短路自我保护功能

  采用当前电力电子技术,抗干扰能力强,输出精度高

  开入量接点无极性,空接点和5-250V带电位接点自动识别

  WINXP操作系统、OFFICE办公软件、40G硬盘,俨然一台高性能电脑

  软件界面友好,功能齐全,轻松完成各电压等级继电保护校验工作

  配有精度调整菜单,用户可自行调整误差值

  具备录波分析功能,并可将波形存储,更为直观地分析故障特性

  试验参数自由存储、调用,避免了多次重复输入参数,节省了校验时间

  试验报告为WORD格式文档,可在仪器内部进行编辑、整理、打印

  可根据用户要求定制测试模块,软件终身免费升级

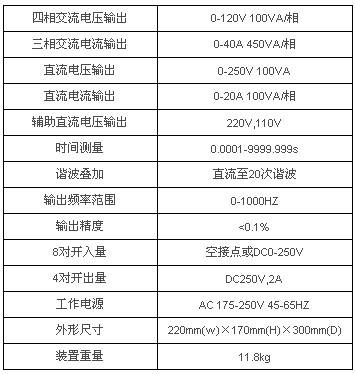

技术指标

技术指标

测试菜单

  1. 程控电源菜单:可在线调整各电压电流的幅值、相位及频率;可同步显示矢量图、正序、负序、零序及线电压的大小;可完成多种保护的校验,得出动作时间及返回时间。

  2. 电流保护试验菜单:可完成对正序、负序、零序及普通交直流电流继电器及微机过流保护装置动作值、返回值、返回系数、动作时间、返回时间的测试,并可设置辅助交直流电压,进行方向判别。

  3. 电压保护试验菜单:可完成对正序、负序及普通交直流过压、欠压继电器的动作值、返回值、返回系数、动作时间、返回时间的测试。

  4. 时间继电器菜单:可完成对交直流时间继电器的动作电压、返回电压和动作时间的测试。

  5. 中间继电器菜单:可一次性完成对交直流中间继电器,中间继电器动作值、返回值、返回系数、动作时间、返回时间及保持值的测试。启动方式及保持类型可设置。

  6. 反时限特性菜单:可完成对电流反时限I-T、电压反时限U-T、频率反时限f-T、过激磁反时限U*/f*-T特性的测试,并绘制出特性曲线。

  7. 功率方向保护试验菜单:可完成相间功率方向、负序及零序功率方向微机保护、继电器的校验。测试项目包括动作区及灵敏角的测试、最小动作电压的测试、最小动作电流的测试。

  8. 阻抗保护试验菜单:可完成各种阻抗特性的边界动作值,动作时间测试并打绘制出阻抗特性曲线。

  9. 精工电流试验菜单:可一次性完成阻抗继电器精确工作电流特性曲线的测试。

  10.差动保护试验菜单:可完成对差动保护比率制动特性曲线、谐波制动系数及直流助磁特性的测试。测试项目又分为边界搜索和定点测试,搜索方法分为按定值相对值搜索、按定值值搜索、按步进值搜索。

  11.计量仪表校验菜单:可完成对电压、电流、功率、功率因数等测量表计的校验,通过PT、CT变比的设置,同步显示一次、二次各参数值。

  12.低频保护试验菜单:可完成对低周减载或低周低压解列装置低频动作值、动作时间、电压变化率闭锁值、频率变化率闭锁、低电压闭锁值及低电流闭锁值的测试。

  13.同期装置测试菜单:可完成同期装置的合闸压差、合闸频差、合闸导前角度及恒定导前时间的测试,还可完成自动准同期装置的自动调整试验。

  14.叠加谐波试验菜单:可同时对各相叠加直流、2-20谐波,并且各次谐波可同时在线按给定步长值调整。

  15.零序保护试验菜单:可一次性完成对零序各段的定值及重合闸时间的校验,也可分段进行测试。可对重合闸进行检同期测试。

  16.距离保护试验菜单:可完成接地故障和相间故障保护各段定值的校验及整组时间阶梯特性的测试。可对重合闸进行检同期测试。

  17.工频变化量距离保护试验菜单:可对以工频变化量阻抗继电器为核心的距离保护进行校验,可对重合闸进行检同期测试。

  18.功率振荡试验菜单:可对失步保护、振荡解列装置进行试验,并可模拟振荡中故障试验,完成对保护装置在振荡中发生故障时的校验。还可测试发生振荡时对距离保护的影响。

  19.故障再现菜单:可将故障录波器记录的故障录波数据进行再现,并可对录波的数据进行有选择的复制或删除。
