屏蔽盒
阅读:7552时间:2010-09-15 16:35:36

  一种屏蔽盒,包括盒体和盒盖,一盒体端板开有长方形槽口,两盒体侧板各有两对向内的长形凹槽,一种凸形的电路板从各对长形凹槽之间穿过,其凸端伸出长方形槽口外,用一种简单的结构解决电路板在屏蔽盒内的安装固定问题,同时又达到屏蔽效果。利用盒体侧板上向外的长凸缘和盒盖侧板上向内的多个圆形凹槽解决盒盖和盒体的固定结构。两盒体端板上边有固定片,使屏蔽盒能与其他部件连接。

结构

  1 在盒体的两个对角应焊接定位脚,如图1所示。

屏蔽盒体俯视图

  图1 屏蔽盒体俯视图

  2 如图 2 所示,定位脚的高度H 不能比PCB 板的厚度大(对于厚度小于0.8mm 的PCB 板,

  需要在模块盒体上做相应的配合,具体见模块盒体要求)

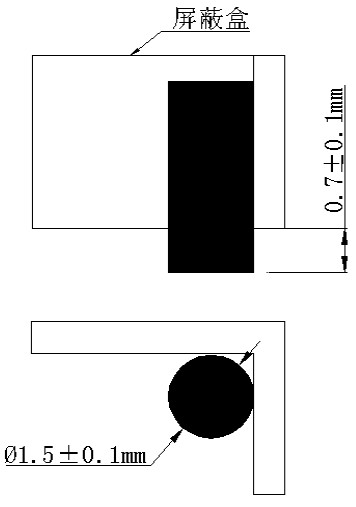

屏蔽盒定位脚放大图

  图2 屏蔽盒定位脚放大图

  3 定位脚要求如下:

  a)大小为Φ1.5±0.1mm,如图2 所示。

  b)露出屏蔽盒的长度为Φ0.7±0.1mm,如图2 所示。

  4 屏蔽盒在与 PCB 板焊接的接触面必须平整且无毛刺。

范围

  本标准对屏蔽盒屏蔽设计的工艺要求进行了规范。屏蔽盒的屏蔽设计涉及屏蔽盒体、PCB 板、钢网、模块(部件)盒体等相关部分。

  本标准适用于屏蔽盒体、PCB 板、钢网、模块(部件)盒体等设计时的工艺性设计。

屏蔽工艺要求

  1 PCB 板设计时应满足屏蔽盒体的安装要求,并与屏蔽盒体相配合来设计定位孔,如图1所示。

  2 定位孔的规格为Φ2.0±0.1mm。

PCB 板示意图

  图1 PCB 板示意图

定位孔放大图

  图2 定位孔放大图

  3 定位孔应在丝印图中给以表示。

  4 屏蔽盒焊盘两边要涂阻焊层,如图2所示。

  5 焊盘两边应有白色丝印线进行标识,如图2所示。

  6 L1 与L2 应过盈陪合。

  7 盒体与盒体间应留4mm,以便补锡。
