双向触发二极管
阅读:48815时间:2010-12-24 14:11:34

  双向触发二极管亦称二端交流器件(DIAC),与双向晶闸管同时问世。由于它结构简单、价格低廉,所以常用来触发双向晶闸管,构成过压保护电路、定时器等。

结构符号

  双向触发二极管的结构、符号及等效电路如图1所示。

双向触发二极管的结构符号

  它属于三层构造、具有对称性的二端半导体器件,可等效于基极开路、发射极与集电极对称的NPN晶体管。正、反向伏安特性完全对称,见图2。

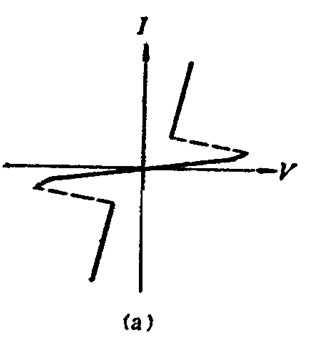

双向触发二极管的伏安特性

  当器件两端的电压V小于正向转折电压V(BO)时,呈高阻态;当V>V(BO)时进入负阻区。同样,当V超过反向转折电压V(BR)时,管子也能进入负阻区。转折电压的对称性用⊿V(B)表示,⊿V(B)= V(BO)-V(BR),一般要求⊿V(B)<2V。双向触发二极管的耐压值(V(BO))大致分三个等级:20~60V,100~150V,200~250V。

检测方法

  (1)将万用表拨于R×1k(或R×10档),因为DIAC的V(BO)值都20V以上,所以测量正、反向电阻值均为无穷大。

  (2)按图4接好电路。由兆欧表提供击穿电压,并用直流电压表测量DIAC的正向转折电压V(BO)。然后调换DIAC的电极,测出反向转折电压V(BR)。检查转折电压的对称性。

  实例之一:选择ZC25-3型兆欧表,将500型万用表拨至50VDC档。被测触发二极管为DB3型,其外形与检波二极管相似,管壳呈天蓝色。主要参数是:V(BO)=35V(典型值),峰值脉冲电流Ipk=5mA。

  首先用R×1k档测量正、反向电阻均为无穷大。然后按图5.9.19所示方法分两次测得:V(BO)=28.5V,V(BR)=28.0V。由此算出⊿V(B)=0.5V<2V 。该管子的正、反向转折电压较典型值稍低些,但转折电压的对称性很好。

  实例之二:测量两只耐压30V的玻封双向触发二极管(具体型号未标出),测量数据整理成表1。说明两只被测管性能良好。

特性曲线

  双向触发二极管(diode AC switch)简称DIAC,其特性曲线如图所示。由结构图中可以看出DIAC相当于两个反方向并联的萧克莱二极管连接而成的五层二极管。顾名思义,它是一种双方向皆可导通的二极管,亦即不论外加电压极性,只要外加电压大于触电压VBO就可导通。一旦导通,要使它恢复断流,只有将电源切断或使其电流、电压降至保持电流,保持电压以下。

双向触发二极管的特性曲线

  DIAC的触电压约在20~40V之间,常用以做为触发双向可控硅(晶闸管)控整流器(TRIAC)。或做为弛张振荡器。

构成的典型保护电路

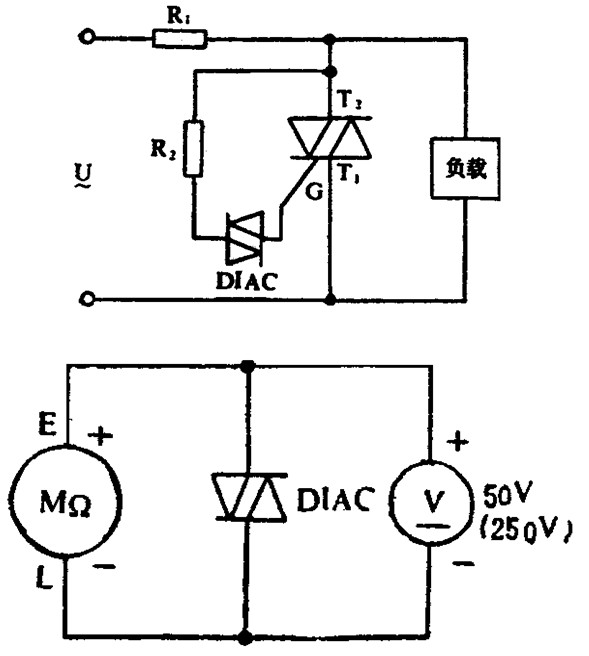

  图为由双向触发二极管和平共处双向晶闸管组成的过压保护电路。当瞬态电压超过DIAC的V(BO)时,DIAC导通并触发双向晶闸管也导通,使后面的负载免受过压损害。
