数字集成电路
阅读:12583时间:2010-12-23 15:56:45

  数字集成电路是将元器件和连线集成于同一半导体芯片上而制成的数字逻辑电路或系统。根据数字集成电路中包含的门电路或元、器件数量,可将数字集成电路分为小规模集成(SSI)电路、中规模集成MSI电路、大规模集成(LSI)电路、超大规模集成VLSI电路和特大规模集成(ULSI)电路。小规模集成电路包含的门电路在10个以内,或元器件数不超过100个;中规模集成电路包含的门电路在10~100个之间,或元器件数在100~1000个之间;大规模集成电路包含的门电路在100个以上,或元器件数在10~10个之间;超大规模集成电路包含的门电路在1万个以上,或元器件数在10~10之间;特大规模集成电路的元器件数在10~10之间。

类别

  数字集成电路产品的种类很多,若按电路结构来分,可分成TTL和MOS 两大系列。

  TTL 数字集成电路是利用电子和空穴两种载流子导电的,所以又叫做双极性电路。MOS 数字集成电路是只用一种载流子导电的电路,其中用电子导电的称为NMOS 电路;用空穴导电的称为PMOS 电路:如果是用NMOS 及PMOS 复合起来组成的电路,则称为CMOS 电路。

  CMOS 数字集成电路与TTL 数字集成电路相比,有许多优点,如工作电掘电压范围宽,静态功耗低,抗干扰能力强,输入阻抗高,成本低,等等。因而, CMOS 数字集成电路得到了广泛的应用。

  数字集成电路品种繁多,包括各种门电路、触发器、计数器、编译码器、存储器等数百种器件。数字集成电路产品的系列见下表 。

字集成电路产品的系列

  国家标准型号的规定,是完全参照世界上通行的型号制定的。国家标准型号中的个字母"C" 代表中国;第二个字母"T" 代表TTL , "C" 代表CMOS。CT 就是中国的TTL数字集成电路, CC 就是中国的CMOS 数字集成电路。其后的部分与国际通用型号完全一致。

主要参数

  1.一般直流参数

  1 低电平输入电压:是为保证输入为低电平所允许的输入电压, TTL 电路为0.8V , CMOS 电路为电师、电压的40% 。

  2 高电平最小输入电压:是为保证输入为高电平所允许的最小输入电压, TTL 电路为2V , CMOS 电路为电源电压的60% 。

  3 低电平输入电流:当符合规定的低电平电压送入某一输入端时流入该输入端的电流。TTL 电路为1. 6 mA, CMOS 电路为0.1mA。

  4 高电平输入电流:当符合规定的高电平电压送入某一输入端时,流入该输入端的电流。TTL 电路为0.04 mA, CMOS 电路为0.1μA 。

  5 输入电压:允许接到输入端的电压。

  6 低电平输出电压:输出仍可规定为低电平的电压(即输出低电平上限)0 TTL电路为0.4V , CMOS 电路为电源高端电压。

  7 高电平输出电压:输出仍可规定为高电平的电压(即输出高电平下限)。TTL电路为2 .4 V , CMOS 电路为电源高端电压。

  8 低电平输出电流:输出为低电平时,输出端所能提供(吸入)的电流。

  9 高电平输出电流:输出为高电平时,输出端所能提供的电流。

  10 输出负载能力(扇出):输出端的输出电流与被选作参考负载的某一专门集成电路的输入电流之比(也就是输出端能驱动的参考负载的数目)。

  11 工作电源电压: TTL 电路为5V ,常用CMOS 电路的工作电源电压范围为3 - 18V 。

  12 功耗:在额定工作电源电压、最坏工作温度和50% 工作周期的情况下,器件所消耗的功率。在多个门单元组成的电路中,功耗常由每个门来确定。

  2. 一般开关参数

  开关参数用来说明逻辑元件的开关特性及输入、输出之间的关系和延迟特性。

  图 所示为输入、输出反相时的开关披形。基本开关时间有三个,即延迟时间、转换时间和传输时间,从这三个参数可引出下列输入开关参数。

数字电路的开关波形

  ①延迟时间:输入信号在幅度为10% 和输出信号达到10% 的瞬间之间的时间间隔叫做延迟时间,分为高/低延迟时间和低/高延迟时间(高/低和低/高输出波形的变化过程)。

  ②转换时间:输出信号幅度由10% 达到90% 的时间间隔,有高/低和低/高两种转换时间。

  ③传输时间:输入信号幅度在50% 到输出信号幅度达到50% 的时间间隔叫做传输时间,有高/低和低/高两种传输时间。

  ④导通时间:为高/低延迟时间和转换时间之和。

  ⑤截止时间:为低/高延迟时间和转换时间之和。

  ⑥平均开关时间:为导通时间和截止时间的平均值。

  ⑦平均传输延迟时间:为低/高和高/低传输时间的平均值。

  3. 用于触发器的特殊开关参数

  触发器除用一般开关参数描述外,还要用到以下开关参数。

  ①时钟频率:在各种工作条件下都能保证正常工作的时钟重复频率。

  ②最小时钟脉冲宽度:在各种工作条件下都能保证正常工作的时钟脉冲最小宽度。

  ③时钟脉冲的上升时间和下降时间:为保证正常触发所允许的时钟脉冲的上升时间和下降时间。

  ④最小置位脉冲宽度:在各种工作条件下都能保证完成置位作用所需的置位脉冲最小持续时间。

  4. 噪声参数

  这类参数表明逻辑元件对来自电源、地线及信号线上的干扰的灵敏度。

  ①低电平抗干扰度:低电平输入电压和低电平输出电压之间的电位差。

  ②高电平抗干扰度:最小高电平输入电压和最小高电平输出电压之间的电压差。

  ③噪声容限:高、低电平抗干扰度的平均值。

一般特性

  (1)电源电压范围

  TTL电路的工作电源电压范围很窄。S,LS,F系列为5V±5%;AS,ALS系列为5Y±10%。

  (2)频率特性

  TTL电路的工作频率比4000系列的高。标准TTL电路的工作频率小于35MHz;LS系列TTL电路的工作频率小 于40MHz;ALS系列电路的工作频率小于70MHz;S系列电路的工作频率小于125MHz;AS系列电路的工作频率 小于200MHz.

  (3)TTL电路的电压输出特性

  当工作电压为十5V时,输出高电平大于2.4V,输人高电平大于2.0V;输出低电平小于0.4V,输人低电平 小于0.8V。

  (4)最小输出驱动电流

  标准TTL电路为16mA;LS-TTL电路为8mA;S-TTL电路为20mA;ALS-TfL电路为8mA;AS-TTL电路为⒛ mA。大电流输出的TTL电路:标准TTL电路为48mA;LS-TTL电路为24mA;S-TTL电路为64mA;ALS-TTL电 路为24/48mA;AS-TTL电路为48/64mA。

  (5)扇出能力(以带动LS-TTL负载的个数为例)

  标准TTL电路为40;IS-TTL电路为20;S-TTL电路为50;ALS-TTL电路为20;AS-TTL电路为50。大电流 输出的TTL电路:标准TTL电路为120;LS-TTL电路为60;S-TTL电路为160;ALS-TTL电路为60/120;AS -TTL电路为120/160。

  对于同一功能编号的各系列TTL集成电路,它们的引脚排列与逻辑功能完全相同。比如,7404,74LS04, 74A504,74F04,74ALS04等各集成电路的引脚图与逻辑功能完全一致,但它们在电路的速度和功耗方面存 在着明显的差别。

  2.CM0S系列集成电路的一般特性

  (1)电源电压范围

  集成电路的工作电源电压范围为3~18V,74HC系列为2~6V。

  (2)功耗

  当电源电压VDD=5V时,CM0S电路的静态功耗分别是:门电路类为2.5~5μW;缓冲器和触发器类为5~20μW;中规模集成电路类为25~100μW,

  (3)输人阻抗

  CM05电路的输入阻抗只取决于输人端保护二极管的漏电流,因此输人阻抗极高,可达108~1011Ω以上。所以,CM0S电路几乎不消耗驱动电路的功率。

  (4)抗干扰能力

  因为它们的电源电压允许范围大,因此它们输出高低电平摆幅也大,抗干扰能力就强,其噪声容限值为45%VDD保证值可达30%VDD,电源电压越高,噪声容限值越大。

  (5)逻辑摆幅

  CM0S电路输出的逻辑高电平“1”非常接近电源电压VDD逻辑低电平“0”接近电源Vss,空载时,输出高电平VOH=VCC-0.05V,输出低电平VOL=0.05V。因此,CM0S电路电源利用系数。

  (6)扇出能力

  在低频工作时,一个输出端可驱动50个以上CM0S器件。

  (7)抗辐射能力

  CMOS管是多数载流子受控导电器件,射线辐射对多数载流子浓度影响不大。因此,CM0S电路特别适用于航天、卫星和核试验条件下工作的装置。

  CM0S集成电路功耗低,内部发热量小,集成度可大大提高。又因为电路本身的互补对称结构,当环境温度变化时,其参数有互相补偿作用,因而其温度稳定性好。

  (8)CM0S集成电路的制造工艺

  CM0S集成电路的制造工艺比TTL集成电路的制造工艺简单,而且占用硅片面积也小,特别适合于制造大规模和超大规模集成电路。

使用时的技巧

  对于初学者来说,使用数字集成电路或设计集成电路的应用电路时,先不用去了解其复杂的内部结构,主要了解两方面的知识就可以。一是了解集成电路的引出管脚,二是了解输人与输出的关系即真值表。为此我们列出了74系列(TTL型)常用的一些集成电路管脚功能和真值表(见图①-②),为使用者提供方便。

  ①7400 2输入四与非门(7400、74LS00、74F00、74AS00、74HC00、74HCT00)

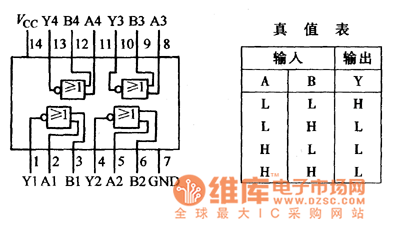

  ②7402 2输入四或非门(7402、74ALS02、74S02、74AS02、74ALS1002、74AS1002、74HC02、40H002)

集成电路管脚功能和真值表

  图1集成电路管脚功能和真值表

使用注意事项

  ①不允许在超过极限参数的条件下工作。电路在超过极限参数的条件下工作,就可能工作不正常,且容 易引起损坏。TTL集成电路的电源电压允许变化范围比较窄,一般在4.5~5.5V之间,因此必须使用+5V稳 压电源;CM0S集成电路的工作电源电压范围比较宽,有较大的选择余地。选择电源电压时,除首先考虑到 要避免超过极限电源电压外,还要注意到,电源电压的高低会影响电路的工作频率等性能。电源电压低, 电路工作频率会下降或增加传输延迟时间。例如CM0S触发器,当电源电压由+15V下降到十3V时,其 工作频率将从10MHz下降到几十千赫。

  ②电源电压的极性千万不能接反,电源正负极颠倒、接错,会因为过大电流而造成器件损坏。

  ③CM0S电路要求输人信号的幅度不能超过VDD~VSS,即满足VSS=V1=VDD。当CM0S电路输入端施加的电 压过高(大于电源电压)或过低(小于0V),或者电源电压突然变化时,电路电流可能会迅速增大,烧坏器件,这种现象称为可控硅效应。预防可控硅效应的措施主要有:

  ·输入端信号幅度不能大于VDD和小于0V;

  ·消除电源上的干扰;

  ·在条件允许的情况下,尽可能降低电源电压,如果电路工作频率比较低,用+5V电源供电;

  ·对使用的电源加限流措施,使电源电流被限制在30mA以内。

  ④对多余输人端的处理。对于CM0S电路,多余的输人端不能悬空,否则,静电感应产生的高压容易引起 器件损坏,这些多余的输人端应该接yDD或yss,或与其他正使用的输人端并联。这3种处置方法,应根据 实际情况而定。

  对于TTL电路,对多余的输人端允许悬空,悬空时,该端的逻辑输入状态一般都作为“1”对待,虽然悬 空相当于高电平,并不影响与门、与非门的逻辑关系,但悬空容易受干扰,有时会造成电路误动作。因此 ,多余输人端要根据实际需要做适当处理。例如,与门、与非门的多余输人端可直接接到电源上;也可将 不同的输人端公用一个电阻连接到电源上;或将多余的输人端并联使用。对于或门、或非门的多余输人端 应直接接地。

  ⑤多余的输出端应该悬空处理,决不允许直接接到VDD或VSS,否则会产生过大的短路电流而使器件损坏 。不同逻辑功能的CM0S电路的输出端也不能直接连到一起,否则导通的P沟道MOS场效应管和导通的N沟道 MOS场效应管形成低阻通路,造成电源短路而引起器件损坏。除三态门、集电极开路门外,TTL集成电路的 输出端不允许并联使用。如果将几个集电极开路门电路的输出端并联,实现“线与”功能时,应在输出端 与电源之间接人上拉电阻。

  ⑥由于CM0S电路输人阻抗高,容易受静电感应发生击穿,除电路内部设置保护电路外,在使用和存放时 应注意静电屏蔽;焊接CM0S电路时,焊接工具应良好接地,焊接时间不宜过长,焊接温度不要太高。更不 能在通电的情况下,拆卸,拔、插集成电路。

  ⑦多型号的数字电路之问可以直接互换使用,如国产的CC4000系列可与CD4000系列、MC14000系列直接互 换使用。但有些引脚功能、封装形式相同的IC,电参数有一定差别,互换时应注意。

  ⑧注意设计工艺,增强抗干扰措施。在设计印制线路板时,应避免引线过长,以防止信号之间的窜扰和 对信号传输的延迟。此外要把电源线设计得宽一些,地线要进行大面积接地,这样可减少接地噪声干扰。 在CM0S逻辑系统设计中,应尽量减少电容负载。电容负载会降低CM0S集成电路的工作速度和增加功耗。
