虚拟接口模板
阅读:6646时间:2010-12-22 11:24:18

  虚拟接口模板(Virtual-Template,VT)是用于配置一个虚拟访问接口(Virtual-Access,VA)的模板,主要应用于VPN、MP等应用环境。

创建

  在VPN及MP等应用环境中,VA的创建和删除由系统自动完成,对于用户是完全透明的。用户只需要在相应的物理接口上配置VPN或MP,然后创建并配置VT,再将VT与相应的物理接口建立联系即可。

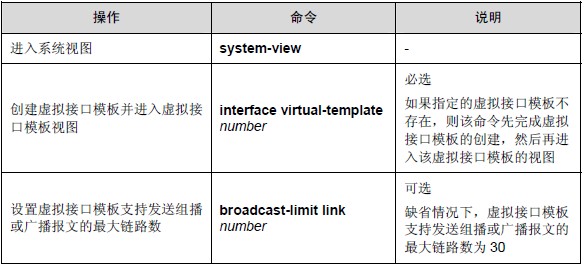

创建虚拟接口模板

  说明:在删除虚拟接口模板前,请确保由其派生的虚拟接口都已经删除,而且该虚拟接口模板已不再被使用。

设置工作参数

  虚拟接口模板与一般的物理接口相比,链路层协议只支持PPP,网络协议只支持IP。虚拟接口模板可以设置如下工作参数:

  设置PPP的工作参数

  设置虚拟接口的IP地址

  设置为PPP对端分配的IP地址(或IP地址池)

建立与相关物理接口的对应关系

  虚拟访问接口将在需要的时候由系统自动创建,并使用相应虚拟接口模板的参数进行工作,不需要用户手工创建和配置。虚拟访问接口会由于底层链路断开或用户干预而被删除。

  在VPN应用环境中,需要建立L2TP(Layer 2 Tunneling Protocol,二层隧道协议)组与虚拟接口模板的对应关系,详细说明请参考“VPN分册”;在MP应用环境中,需要建立MP用户与虚拟接口模板的对应关系。详细说明请参考“接入分册”中的“PPP配置”。

常见错误配置举例

  在进行虚拟接口模板故障的排查之前,应先确定虚拟接口模板是用于VPN虚拟接口的创建还是用于MP虚拟接口的创建;然后,再根据应用环境,对虚拟接口模板的故障进行定位。

  1. 故障现象

  不能创建虚拟接口。

  2. 故障排除

  原因可能有以下几种:

  虚拟接口模板没有配置IP地址,因此导致PPP协商不通过,虚拟接口不能变为up状态。

  PPP验证参数设置不正确,如对方不是本设备已经定义的用户,PPP协商也不能通过,虚拟接口不能变为up状态。

  虚拟接口模板没有配置为对端分配的IP地址(或IP地址池),而在实际应用中,当对方需要本机提供IP地址时,虚拟接口无法满足要求,也不会变为up状态。
