广泛应用于调温、调光、励磁、电镀、电解、电焊、等离子拉弧、充放电、稳压、逆变等电源装置。本系列模块还可通过模块控制端口与外置的多功能控制板连接,实现“交流电机软起动、双闭环直流电机调速和恒流恒压控制”等功能。
(1)本产品均采用全数字移相触发集成电路,实现了控制电路与晶闸管主电路集成一体化,使模块具备了弱电控制强电的电力调控功能。
(2)采用进口方形芯片,模块压降小、功耗低,效率高;采用进口贴片元件,保证触发控制电路的可靠性;采用(DCB)陶瓷覆铜板,导热性能好,热循环负载次数高于国家标准近10倍;采用导热绝缘封装材料,绝缘、防潮性能优良。
(3)触发控制电路、主电路与导热底板相互隔离,导热底板不带电,绝缘强度≥2500V(RMS),保证人身安全。
(4)三相交流模块输出对称性好,直流分量小。大规格模块具有过热、过流、缺相保护功能。
(5)输入0~10V直流控制信号或0~5V直流控制信号、4~20mA仪表信号,均可实现对主电路输出电压进行平滑调节;可手动、仪表或微机控制。
(6)适用于阻性和感性负载。

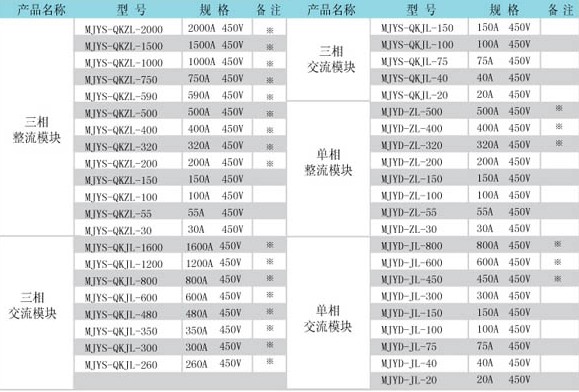

1、模块电流规格的选取
考虑到电网电压的波动和负载在起动时一般都比其额定电流大几倍,且晶闸管芯片抗电流冲击能力较差,建议您在选取模块电流规格时应留出适当裕量。推荐选择如下:
阻性负载:模块标称电流应为负载额定电流的2倍。感性负载:模块标称电流应为负载额定电流的3倍。
2、导通角要求
模块在较小导通角时(即模块高输入电压、低输出电压)输出较大电流,这样会使模块严重发热甚至烧毁。这是因为在非正弦波状态下用普通仪表测出的电流值,不是有效值,所以,尽管仪表显示的电流值并未超过模块的标称值,但有效值会超过模块标称值的几倍。因此,要求模块应在较大导通角下(100度以上)工作。
3、控制电源要求
(1)电压为DC12V±0.5V;纹波电压≤30mV;输出电流≥1A;
(2)可以采用开关电源,也可采用线性电源(即变压器整流式稳压电源)。开关电源外壳应带屏蔽罩。线性电源要求滤波电容必须≥2200μf/25V。
(3)控制电源极性要求正确接入模块控制端口,严禁反接。否则将烧坏模块控制电路。
4、使用环境要求
(1)工作场所环境温度范围:-25℃~+45℃。
(2)模块周围应干燥、通风、远离热源、无尘、无腐蚀性液体或气体。
5、其它要求
(1)当模块控制变压器负载时,如果变压器空载,输出电流可能会小于晶闸管芯片的擎住电流,导致回路中产生较大直流分量,严重时会烧掉保险丝。为了避免出现上述情况,可在模块输出端接一固定电阻,一般每相输出电流不小于500mA(具体数据可根据试验情况确定)。
(2)小规格模块主电极无螺钉紧固,极易掀起折断,接线时应注意避免外力或电缆重力将电极拉起折断。
(3)严禁将电缆铜线直接压接在模块电极上,以防止接触不良产生附加发热。
(4)模块不能当作隔离开关使用。为保证安全,模块输入端前面需加空气开关。
(5)测量模块工作壳温时,测试点选择靠近模块底板中心的散热器表面。可将散热器表面以下横向打一深孔至散热器中心,把热电偶探头插到孔底。要求该测试点的温度应≤80℃。
a)工作频率f为50Hz;b)模块输入交流电压VIN(RMS)范围:额定电压为220VAC时 为170~250VAC、额定电压为380VAC时为300~450VAC(输入电压低于或高于上述各规定值时,应专门定做); c)三相交流输出电压不对称度<6%; d)控制电源电压12VDC; e)控制信号:VCON为0~10VDC; f)控制信号电流ICON≤1mA; g)输出电压温度系数<600PPM/℃; h)模块绝缘电压VISO(RMS)≥2500VAC。
