零值绝缘子检测仪
阅读:3758时间:2010-12-16 10:08:21

  零值绝缘子检测仪主要用于交流线路35~500kV的带电测量过线塔的绝缘子串电压分布值。也可用于试验室内各种35kV以及交流电压绝缘子的电压分布测量。是一种理想的保障线路运行安全的检测仪表和带电作业辅助工具。

特性

  ◆ 零值绝缘子检测仪采用静电式结构,将被测电压变成电场进行测量,因而阻抗高,对于被测量系统的影响最小。

  ◆ 被测出的信号经内部放大处理,以电压值的形式,由LCD数字显示输出。

  ◆ 测量时操作迅速,简单明了。

技术参数

  测量范围:1~30kV

  精    度:1级

  极间耐压:40kV

  极间电容:2Pf

  输出形式:液晶数字显示

  电    源:DC9V  6F22×1节(200)小时

  体    积: ¢100*34(mm)

  重    量:500g

使用方法

  参照装配图,组装HTJC-C仪表。用M8螺丝将HTJC-C表装于绝缘操作杆上,杆的长度应符合带电作业的规定,见附表。调整接头,使接触杆与被测绝缘子的悬挂方式对应,能顺利地接触到被测绝缘子两端的金属部分。连接好插头,打开开关,有液晶显示便可工作,读数的单位为kV。

零值绝缘子检测仪装配图

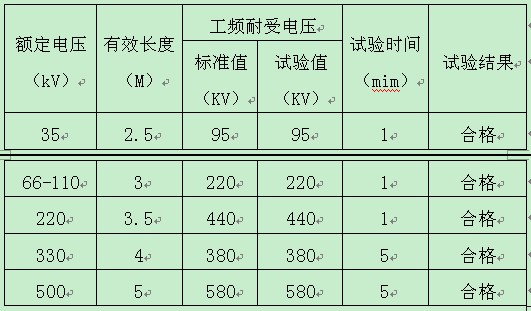

  附表:配套绝缘操作杆要求

  额定电压(kV)

配套绝缘操作杆要求
