常规型

　　1、保护功能：有欠压保护、断路保护、过载保护、漏电保护、漏电闭锁等；

　　2、显示功能：采用大功率发光二极管直观显示合闸、分闸及各种故障状态；

　　3、开关设备有试验开关、可对控制线路和保护线路进行检查；

　　4、漏电保护和漏电闭锁采用直流附加法原理，漏电检测回路安全可靠。

　　智能型

　　1、保功能能：具有过载、短路、欠压、过压、三相不平衡（包括断相）、分开关的选择性漏电保护及漏电闭锁、总开关的漏电保护和漏电闭锁等功能；

　　2、显示功能：采用大功率发光二极管直观显示合闸、分闸和闭锁状态，并配有汉字液晶显示，实时显示系统电压、三相电流、分合闸情况和绝缘电阻值，并具有故障记忆功能；

　　3、选择性漏电保护采用零序电流方向型原理，作为分支开关使用时，若支路发生漏电现角，本支路开关保护跳闸，而其它支路开关和总开关均不会跳闸；注：本开关作为分开关使用时，可以与常规型和智能性两种型号的总开关配套使用；

　　4、开关设备有漏电试验和过流试验按钮，可随时检测馈电开关保护功能。

　　1、该型馈电开关既可作为供电系统的总开关或分支开关，或作为矿用隔爆型移动变电站用馈电开关，也可作为大容量电动机不频繁起动作用；

　　2、分断能力强、分析速度快。极限分断能力达12.5KA,分断时间<0.15S(从收到漏电动作信号起到分断完毕);

　　3、电气原理简单,保护功能,显示功能齐全。

　　技术特征：

　　额定电压：1140 / 660V

　　额定工作制：不间断工作制

　　额定电流：400A / 630A

　　外型尺寸/重量：910*590*910mm/400kg     970*690*950mm/500kg

　　分断能力：1140V  7.5KA  /  1140V  12.5KA

　　引入电缆外径：电力线路：  32-78mm

　　控制线路：  14-21mm

　　防爆形式：矿用隔爆型   Exd  I

　　保护功能：失压、过载、短路、缺相、漏电闭锁、漏电保护、过压及欠压

　　故障保护输出：2路：短路/漏电、过载/缺相

　　电流检测输出：电流信号：DC 1-5mA

　　或脉冲频率信号：200-1000Hz

　　窗口显示内容（汉字显示）：运行参数：电压、电流、绝缘电阻、电网频率

　　运行状态：本机分/合闸、控制信号、欠压/过压指示

　　故障类型：短路、过载、漏电、缺相

　　设置：额定电流、额定电压、速断电流、速断延时、漏电延时

　　数据通信：RS—485或DEVICE  NET

　　1、壳体用钢板焊接加工制成。门为快动平面止口式，利用左侧凸轮手柄提起，转移出止口限位范围，即可将门打开，使用方便。

　　2、前门上装有电压表、电流表、KΩ表、信号显示窗、复位按扭、过流按扭、漏电按扭。箱体右侧设有合闸按扭、分闸按扭、隔离开关手柄。

　　3、箱体上部是隔爆型接线腔，有四个主电缆引出口和三个控制电缆引出口。与移动变电站配套运行时，可四路同时输出；作为配电系统总开关或分支开关时，其中一路作为电源输入，其余可同时输出。

　　4、箱体腔内上部装有真空断路器，它与主回路连接采用三相插接式结构，利用装在腔内上方的杠杆可方便的将断路器沿导轨推入或拉出，使其接入或断开电源和负载。

　　5、箱体底部装有保护器，用插接件与其他电路连接，便于更换。保护器内装有检漏板、信号板和继电器1J、2J，保护器外壳即可防尘、又能屏蔽。

　　6、箱体腔内后下部装有电源变压器、阻容吸收器；右侧右三相电抗器、控制电路的熔断器和隔离开关。

　　7、前门内侧的仪表、按扭等都装在一块表板上，仪表板用铰链安装，与箱体的电气连接采用插接件，便于安装、更换和维修。

　　8、电源变压器一次侧设有660V、690V、1140V、1200V四档，用户可根据主回路电源电压进行选接。

　　馈电开关的电气线路由主回路、控制回路和保护电路三大部分组成。

　　（一）主回路是通过真空断路器接通与分断。

　　（二）控制回路由隔离开关、电源变压器、断路器的常开常闭触点、欠压线圈和分励线圈及控制按扭等器件组成。当出现过载、短路、欠压、漏电等故障时，控制电路可发出动作信号，使主回路按规定时间动作，同时可通过发光二极管的亮灭，指示出故障的类别。

　　（三）保护电路。有漏电、过载、短路、欠压、过压等保护及漏电闭锁功能。

　　1、漏电保护

　　漏电保护原理详见开关电气原理图和检漏板原理图。漏电保护电路主要有直流电源、取样、比较放大、输出、KΩ表等部分组成。漏电测量回路如下：直流电源正端--三相电抗器--电网--大地--取样电阻R18--电源负端。这个回路的大小主要由被测漏电电阻决定。

　　取样信号LM324，一路经比较放大带动KΩ表，显示绝缘电阻值；另一路经放大比较控制三极管，从而控制继电器的通断。     当三相绝缘电阻大于120KΩ时（1140V时），比较器输出高电平，三极管导通，继电器吸合，其常开触点闭合，按下复位按扭，继电器1J吸合，其常闭触点断开，闭锁灯灭，分闸和检测灯亮，真空馈电开关允许合闸。

　　合闸后，当三相绝缘电阻下降至漏电保护动作值时（1140V为60KΩ），继电器J释放，从而迫使1J释放，欠压线圈断电，开关跳闸。

　　三相绝缘电阻恢复到120Kω之前，由于捡漏板中继电器J释放，切断1J电源、馈电开关不能复位，也不能合闸，从而实现漏电闭锁保护。

　　2、过载保护

　　在信号板原理图中，电流电压变换器输出的电压与负栽电流成正比，当负载电流大于一定值时，电流电压变换器输出电压经分压和延时，输入四运算放大器进行比较，其输出使锁存器置位，又使电平变换器输出低电压，其结果，一方面使信号板上的过载LED灯亮（见开关原理图）；另一方面电平变换器通过端子16使脱扣板原理图中的T3和T5导通，T3导通使欠压线圈断电，断路器脱扣分闸。T5导通使分励线圈通电，也使断路器分闸，从而实现了过载保护功能。

　　3、短路保护

　　当电流为额定电流的3-10倍时，在信号板原理图中，信号电压经R14瞬时加到四运算放大器上，其结果与过载保护相似，一方面使信号板上的LED3亮、开关原理图中短路指示灯亮；另一方面使欠压线圈断电、分励线圈通电，断路器脱扣分闸。     4、欠压保护

　　在脱扣板原理图中，电源电压经整流分压后，输入到14位二进制串行计数器，当电源电压为额定值的70%～35%之间时，计数器有一输出，经信号板原理图中端子13送至锁存器， 其结果与过载保护相似，一方面使欠压指示灯亮，另一方面使断路器脱扣分闸。

　　开关原理图中，W3用于调整欠压动作延时。

　　5、过电压保护

　　在开关原理图中，RC为阻容吸收器，当电网出现电压时，通过阻容吸收，消除过电压的危害。

　　1、周期性检查馈电开关外壳、各隔爆面、隔爆轴、孔配合处有无划伤损坏，如有损坏应及时修理。各隔爆面的间隙应达到下列要求：

　　门盖与壳体间隙不大于0.35mm，接线箱盖与接线箱法兰间隙不大于0.35mm，择作杆与孔的间隙不大于0.35mm，各隔爆面应保护清洁并涂防锈油漆。

　　2、动力电缆、控制电缆、连接安装符合要求，不用的接线孔应用橡胶密封圈、钢质堵板和压紧法兰盘密封。

　　3、定期检查馈电开关的按扭和旋扭是否灵活，接触可靠，继电器动作是否正常。

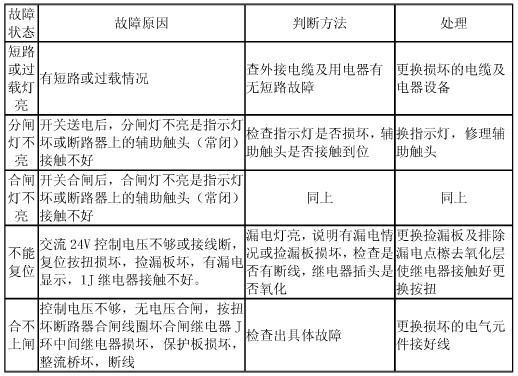

　　4、常见故障及维护方法
