玻璃流量计
阅读:3829时间:2010-12-09 21:45:39

  玻璃流量计也叫玻璃转子流量计,它是用来测量单相非脉动(液体或气体)流体的流量的装置,它主要用于化工、石油、轻工、医药、化肥、化纤、食品、染料、环保及科学研究等各个部门。

特点

  ·国内统设通用性强、结构简单、维修方便。

  ·分段计量、测量范围灵活、可测微小流量。

  ·测体材质多样、可测腐蚀性介质。

  ·DN10口径以下带调节阀,使用方便。

结构剖析

  流量计主要由一根自下而上扩大的锥形玻管和一只随流体流量大小上下移动的浮子组成。

  如图:

玻璃流量计的组成

  流体自下而上流经锥管时,流体动能在浮子上产生的升力S和流体的浮力A使浮子上升,当升力S与浮力A之和等于浮子自身重力G时,浮子处于平衡,稳定在某一高度位置上,锥管上的刻度指示流体的流量值。

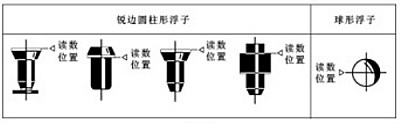

  流量计中浮子读数位置按图所示:

玻璃流量计的读数

  流量计的锥管为光滑内壁管(见图一),通径DN15以上的流量计,浮子通过导杆 上下移动,保持稳定;流量计锥管的内壁有三条导向凸筋,使浮子保持稳定(见图二)。通径DN10以下的流量计采用软管连接,配有 针形流量调节阀;通径DN15以上流量计采用法兰连接。

玻璃流量计的锥管分析图

技术参数

  测量范围  水(20℃) 0.2-160L/h

  空气(120000Pa、20℃)0.5-2400L/h

  范围度  10:1

  准确度、等级  2.5、4

  锥管  光管、带筋管、长度100mm、标尺:流量标尺

  浮子形状  球

  被测流体状况  压力0.4,0.6,1.0,1.6MPa,温度;0-120℃

  总长  145mm

  连接方式  软管、金属管

  重量  0.4Kg
