继电保护综合测试仪
阅读:5043时间:2010-12-09 10:59:54

  继电保护综合测试仪采用单片微机技术,由自动同期数字毫秒表,逻辑控制单元,多功能数显单元,高精度数据采集及处理单元,电流、电压输出单元,过载及超量程保护单元等部分组成,自带打印及显示,测试过程全自动,大大提高测量精度及工作效率。该仪器还具有性能可靠,操作简单,功能较齐全等优点,是校验继电保护装置较理想的仪器。

功能

  1、本机可测试各种交直流、电流、电压、时间、中间、自保持,信号等多种单个继电器及整组继电保护屏,可测试各种继电器的吸合电压(电流)值,各种触头(常开、常闭;转换、延时)的吸合时间和断开时间,均自动测试三次并储存数据,可重复显示及打印测试结果。

  2、本机可方便的测试重合闸继电器的各项参数。

  3、由于本机输出电源种类多、容量大、控制方便,所以在外接少量元件的情况下,就可测试多种专用特殊继电器,如冲击继电器,差动继电器等。

  4、本机附有测频、测相功能,可测量电流、电压的频率(显示一个周期的时间,即周期)及两个信号之间的相位差(时间)。

  5、本机设有两个独立的通道,均与本机其它输出绝缘,可方便的测量带电接点,满足继电器的在线测试,接线简单、安全。

  6、本机采用了精密的计时基准(10微妙)及长达100小时的计数器,所以可单独作为精密毫秒计取代传统的秒表。

特点

  1 、二次调度中所有单个元件的测试(电流、电压、时间、差动、平衡、负序、距离、功率方向、反时限、频率、同期、重合闸等继电器)。

  2 、整组传动,能摸拟各种简单或复杂的瞬时性,性,转换性故障,可在基波上叠加暂态直流分量。

  3 、能随意叠加各次谐波,叠加初始角及含量在线可控。

  4 、可分相输出不同频率交流量、交直流两用。

  5 、专用低周单元,可方便测试微机低周保护及发电机有关保护控制回路。

  6 、自动与手工测试、静态与动态测试方式任意选择,测试定值、结果数据和曲线可存档、打印。

  7 、微机主变保护差动比例制动特性的自动测试。

  8 、整组距离、零序保护自动测试。

  9 、用户可编程测试单元,以满足特殊试验用途。

技术参数

  1 、主机电源:电压: 220V ± 20%

  电源频率: 50Hz ± 10%

  功耗 <2000VA

  主保险丝: 250V, 10A

  2 、电流输出:交流: 0~ 40A /相(三相)或 0~ 120A /三相并联

  直流: 0~15A 片目(三相)或 0~45A /三相并联

  交流功率: 400VA /相或 1200VA /三相并联交流功率: 400VA /相或 1200VA /三相并联

  直流功率: 200VA 对目

  精度 <0.2%

  分辨率: 1mA

  3 、电压输出:交流: 0~120V /相(四相)或 0~480V /四相串联

  直流: 0~120V/ 相(四相)或 0~480V /四相串联

  功率 : 80VA/ 相或 320VA /四相串联

  精度: <0.2%

  分辨率: 0.001V

  4 、输出频率:范围: 0~1000Hz

  误差:< 0. 001 Hz (10~70Hz)

  分辨率: 0.001Hz

  5 、相位:范围: 0 ~360o

  误差 <0. 2o

  分辨率: 0.1o

  6 、开关量输入接点:数量: 5 对

  类型:空接点、 <250V, DC 电信号兼容

  7 、开关量输出接点:数量 :4 对

  类型:空接点

  空接点容量: 24V/3A 或 250V/0.3A

  8 、环境要求:工作温度: 0~80 o

  存储运输: -25 o ~80 o

  湿度 :<90%

  9 、外形尺寸:长 440mm ×宽 280mm ×高 180mm

  10 、重量 13kg

面板及背面说明

  (1)微机打印机。

  (2)数字显示窗口,7位,其中功能显示2位,数字显示5位。

  (3)直流毫安和毫秒指示灯。

  (4)升压(流)指示灯。

  (5)降压(流)指示灯。

  (6)外测状态指示灯。

继电保护综合测试仪面板

  (7)讯响指示灯。

  (8)功能操作键盘。

  (9)通道I带电、空接点选择开关。

  (10)通道I插座、接被测信号或触点。

  (11)通道II带电、空接点选择开关。

  (12)通道II插座,接被测信号或触点。

  (13)DCA(直流电流)开关。

  (14)DCA (直流电流)调节。

  (15)ACA(交流电流)100A输出插孔。

  (16)ACA 50A 、 100A公共插孔。

  (17)ACA 50A输出插孔。

  (18)ACV 输出插孔。

  (19)DCA 输出插孔,红色为“+”、黑色为“-”。

  (20)ZCH 输出插孔。

  (21)ZCH 输出开关。

  (22)DCA 输出插孔,红色为“+”、黑色为“-”。

  (23)电源开关

  (24)保护接地线柱,使用时请接大地。

  (25)电源插座(AC  220V)。

  (26)整机电源保险(5A)。

  (27)直流电流(DCA)保险(6A)。

  (28)调压器保险(3A)。

  (29)直流电压(DCV)110V或220V固定输出选择开关。

  (30)直流电压(DCV)固定输出接线柱,红色为“+”、黑色为“-”。

  (31)直流电流5A~200mA选择开关。

操作键说明

  1、AC /DC键:交、直流变换,显示屏上功能位用A、d代表交流、直流。

  2、A/V键:电流、电压转换,显示屏上功能第二位用U、A代表电压、电流。

  3、自动键:按此键可自动完成继电器的吸合、断开电压(电流)值及吸合,断开时间的测试、并直接打印出数据,不须人工干预(DCA状态除外)。

  4、外测键:此键可完成带点继电器(在线继电器)的吸合、断开时间测试;外接信号的周期及相位差测试。

  5、“快升”、“快降”键:调压器以3转/分的速度,使输出电压(电流)自动上升或下降(不含直流电流:DCA档)。

  6、 “慢升”、“慢降”键:调压器以2转/分的速度,使输出电压(电流)自动上升或下降(不含直流电流:DCA档),此两键为点动键,按下动作,松开停止,且不切断输出,以便准确调整到所需输出电压(电流)值。

  7、“测值”键:自动测试继电器的吸合,断开电压(电流)值,重复测三次。

  8、“测时”键,把电压(电流)调整到被测继电器额定值时,按此键自动测量继电器吸合、断开时间三次。

  9、打印键:一次测试结束后,可用此键打印测试数据,并可重复打印多次(本机只记忆数据)。

  10、显示键:一次测试结束后,可用此键显示测试数据,每个数据显示2秒。其中,功能显示的位数显示U、A、S分别表示电压、电流、时间;第二位显示1、2、3分别表示测试次数。遍显示吸合值(时间)第二遍显示断开值(时间)。

  11、合闸键:按此键使电压(流)输出,同时显示输出值。

  12、分闸键:按此键切断电压(流)输出,同时锁存显示数据。

  13、停止键:此键可停止调压器的上升、下降,同时分闸,锁存显示数据。在自动、测值、测时、测频、测相位的过程中,可用此键终止执行。

  14、复位键:按此键微机复位,切断所有输出,微机恢复初始状态,显示(P)。调压器自动下降到零。显示该为(Y),此时可用0-9键输入试验日期。若开机时已输入日期,或不需打印日期,则复位时不用在输入。

测试方法

  打开电源开关,显示屏显示(P),微机自检,同时指挥调压器回零。微机自检正常后,显示屏出现(Y)字符,此时可输出测试日期,如不输入日期,5秒钟后会自动显示返回(P),等待操作,(也可不等5秒钟直接按停止键返回(P))。如果没输入日期,打印时将不打印日期,但不影响正常操作。

  输入日期方法:先输入年,如1995年则输入95,后输入月,如8月,则输入08,输入日期,如8日,则输入08,例:1997年2月12日,则输入970212,日期输入后,按仃止键。若输入有错,如输入13月,微机会拒绝记忆并发出声光提示,此时可重新输入。只要输入日期,则以后的测试在打印时均会在结尾处打印日期备查,即使复位也不会清除日期。0-9数字键由AC/DC-测时等九键共用。

  然后,应根据所测继电器种类,用AC/DC和A/V二键选择测试电源的类型,使状态显示与被测继电器种类相对应。并将继电器线圈接入相应的电源输出接线柱,测继电器触头接入CH1插孔内。根据触头是否带电,将带电、空接点开关拨到相应位置,准备测试。

  1、自动测量:当按下“自动”键时,本机自动完成下列各项内容:(不包括DCA)

  ⑴分闸、调压器回零。

  ⑵快升找到吸合值(继电器吸合)。在此基础上再上升37%。

  ⑶慢降,测个断开值,并记忆。在此基础上再下降37%。

  ⑷慢升,测个吸合值,并记忆。在此基础上再上升37%。

  ⑸重复第3、4项,测试三次。

  ⑹“合闸”、“分闸”测出吸合,断开时间各三次。

  ⑺打印全部测试数据。

  以上各步骤进行的同时,显示屏均相应显示数据,便于监控。在进行第二次测试前,上次所测数据均被微机记忆下来,可重复显示和打印。

  2、手动测值(不包括DCA)按“测值”键,本机将自动吸合,断开电压(流)值三次(同“自动”测试的1~5项),然后,可按“显示”或“打印”键输出数据。

  3、手动测时(不包括DCA)用“上升”或“下降”键找出被测继电器的额定值,然后按“测时”键,本机自动分、合闸测三次吸合,断开时间。结束,可按“显示”或“打印”键输出数据。

  4、DCA的测试

  DCA电流的升、降由面板上的电位器调节,顺时针旋转,电流由小到大,逆时针旋转,电流由大至小。量程由选择5A~200mA开关转换。当处于200mA档时,mA灯亮;

  DCA设有开关(13),当置于OFF位置时,可用AC/DC和A/V键选择DCA档,此时由本机控制输出并显示输出电流值,可测量电流继电器的吸合,断开值及动作时间,并能用“打印”“显示”键输出测试数据。

  DCA开关(13),在ON位置时,DCA常有输出,不受本机控制,不显示其输出值,此时,它可和其它电源同时输出,供需多种电源的继电器效验用,如重合闸继电器等。

  (1)测值:

  A、将开关置OFF位置,电位器逆时针旋转至零。

  B、选择所需的DCA档(5A或200mA档)。

  C、按测值键,此时显示屏显示电流值。

  D、顺时针缓慢旋转电位器,听到“滴”的一声响,表示继电器已吸合,显示屏锁定并记忆吸合值。

  E、逆时针旋转电位器,听到“滴”的一声,表示继电器已断开,显示屏锁定并记忆断开值。

  F、重复D、E操作,直到听到“滴、滴”二声提示铃响,表示已测完并记录好数据,此时可用“显示”键或“打印”键输出数据。

  (2)测时:

  A、按“合闸”键,此时显示输出电流。

  B、旋转电位器,调到继电器额定电流值。

  C、按“分闸”键。

  D、按“测时”键,将自动“合闸”、“分闸”,测三次吸合断开时间。

  E、用“打印”或“显示”输出测试数据。

  5、重合闸继电器测试

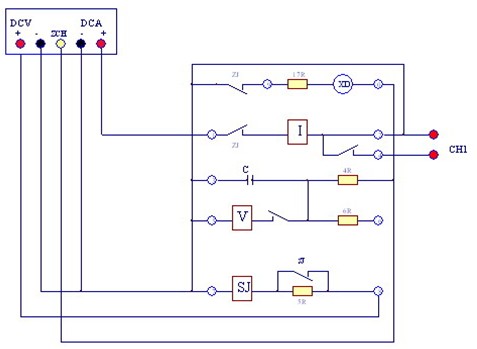

  (1)按〈 图 〉接好线。

  (2)输出选择到DCA,并根据电流大小选择量程。

  (3)测自保持:按“合闸”键,此时显示电流值,调整DCA调节旋纽,按住JZ衔接于动作位,使流过JZ电流圈的电流约等于0.9倍额定电流,然后将手松开,此时JZ应能自保持。

  (4)测充电时间:

  A、输出选择“DCA”档,置“DCA”档开关(13)于ON位置,按“上升”键,此时显示电压值,接近额定电压时按“停止”键,此时重合闸装置指示灯XD亮。

  B、输出选择“DCA”档,短接重合闸③、⑥端子放电,再将输出选择置“DCA”档经15-25S后,再按“合闸”键,JZ应可靠动作并自保持。

  C、输出选择“DCA”档,“DCA”开关置OFF位,此时继电器复原位,短接继电器③、⑥端子放电,再将输出选择“DCA”档,经13秒合闸,继电器应不动作。

  (5)测重合闸时间

  A、置DCA开关于OFF

  B、输出选择“DCA”档25S后,按住“测时”键不松手,待仪器开始测试时松开按键,即可测出三次重合闸时间。

  C、按打印键,打印测试结果。

  (6)按复位键,待调压器回零后,关电源开关。

  注:此测试步骤是针对DH--1重合闸继电器,其它型号继电器用户自行掌握,只需明白“ZCH”、“DCV”、“DCA”各自用途。

  测整定时间值:

  1、将DCV输出红色端(+)接DCH--1型7桩头,黑色端(-)接DCH--8型桩头,CHI信号通道线红色接DCH--1型9桩头,黑色接DCH--1型6桩头。

  2、按快升键及慢升键将DCV电压升到时间继电器动作电压(或额定电压)、动作后按停止键和分闸键。按测时设备自动测试延时动作时间,即三次测试值后按打印键打印时间继电器整定时间。

注意事项

  1、使用前,请详细阅读使用说明书,以免操作失误。

  2、开机前请可靠接他,以保证人、机安全工作。

  3、做完一次试验后,按“上升”、“下降”或“合闸”键,本机将显示并同时输出调压器听所处置的电压(压)值,此值可能大大高于下次被测继电器的电压(流)值,从而损坏本机及被试品。为此,再接入下一被试品前,请将调压器调整到适当位置,或者使用“复位”键以及“测值”、“自动”键,仪器都将节断输出回零后等待或重新上升输出。

  4、本机交、直接电压直接取自市电。接入交、直流电压输出端的被试品不得带电或接大地,亦不可并结输出,否则可能造成短路事故损坏本机。

  5、本机的各路电源不得作性电源使用:本机电源间歇使用,大电流输出持续时间不得超过5分钟。

  6、CH1、CH2在空接点状态时,绝不允许接入带电被试品,否则将损坏本机。

  7、本现出现异常时请及时关断电源或按“复位”键。

  8、接入或切断被试品时,输出端可能带电,请注意安全。
