速动油压继电器
阅读:5738时间:2010-12-09 09:09:38

  速动油压继电器是一种新型的变压器油箱压力继电保护装置。它是利用油箱内由于事故造成的动态压力增速来动作的。油压增长速度越快,动作越迅速;由于油压波在变压器油中的传播速度极快,所以速动油压继电器反应灵敏,动作精确,迅速发出信号并切断电源。如果在变压器上安装速动油压继电器,一旦内部发生恶性短路故障,可防止油箱爆炸。

技术要求

  1、使用范围

  适用于油浸式变压器或油浸式电抗器。

  2、技术要求

  2-1 环境温度:-30~+50℃

  2-2 相对湿度:+20℃时,不大于95%;

  2-3 微动开关接线端子间及导电部分对地应能承受工频耐压2000V无绝缘体发热、击穿、闪络现象;

  2-4 微动开关的接点容量为

  直流220V0.3A时间常数t≤5×10-3S

  交流220V0.3A功率因数cosφ≤0.6

  2-5 在振动频率4-20Hz(正弦波),加速度4g时,继电器接点不动作。

工作原理

  变压器正常运行时,因速动油压继电器安装位置低于变压器油面线,继电器油室与变压器油箱连通,油室内隔离波纹管受到较小的静油压,气室I内的弹簧对这静油压进行补偿达到平衡,速动油压继电器不动作。当变压器内部发生故障,油室内压力突然上升,压力达到动作值时,隔离波纹管受压变形,气室I内的压力升高,操作波纹管位移,微动开关动作,发出信号并切断电源使变压器退出运行。

速动油压继电器结构图

  动作特性

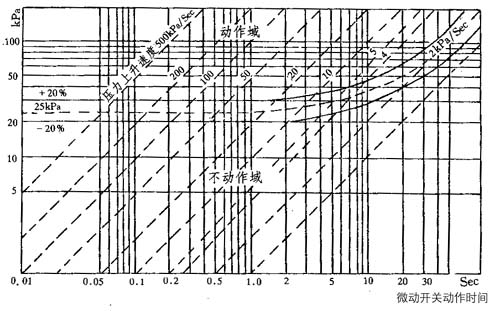

  TYJ1-25 型速动油压突发压力继电器动作压力值设置在25kPa±20%。动作特性见图。

  如:当变压器内部压力以100kPa/sec速度上升时,继电器动作响应时间为0.2~0.3秒。(如图所示)

突发压力继电器动作特性示意图

  突发压力继电器动作特性示意图

安装及连线

  1、速动油压继电器通过一个50mm蝶阀安装在变压器油箱侧壁上与储油柜中油面的距离为1~3米,如图所示:小型变压器安装到油箱中部即可。

  2、当变压器装有循环油泵时,继电器不应装在靠近出油管的区域,以免在启动和停止油泵时,继电器出现误动作。

  3、速动油压继电器必须垂直安装,放气塞在上端。(连接法兰盘尺寸见图);

  4、速动油压继电器被正确安装后,将放气塞打开,直到少量油流出,然后将放气塞拧紧;

  5、速动油压继电器安装完毕后,接通信号线路,并将与之相联的蝶阀打开,即可送电运行。

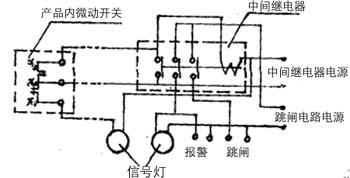

  连线见下图。

接线端子示意图

  接线端子示意图

安装位置示意图



  安装位置示意图

安装位置示意图

连接法兰盘尺寸

  连接法兰盘尺寸
