电动拉力试验机主要用于测试各种材料、半成品及成品的抗拉强度、抗压强度及伸长量、延伸率、可做剥离、撕裂、抗弯、抗折、压缩等试验，并可通过USB和计算机连接，实现计算机控制机台，并完成试验，优质的性能，低等的价位。适合金属、塑料、橡胶、纺织品、合成化学制品、电线电缆、皮革等行业使用。

　　电动拉力试验机采用高速DSP平台,其高集成度、强大的控制、数据处理能力、高可靠性,采用自适应PID算法的全数字、力、变形、位移控制系统,实现力、变形、位移全数字控制,各控制环间可自动切换,可进行试验力、变形、位移等速率控制及保持, USB1.1通讯,即插即用接口此种接口可实现热插拔,即具有即插即用功能。使得各接口布局工整合理,插拔方便,系统板采用4层PCB独特抗干扰布线方法,抗干扰能力强, 整个控制系统具有很高的性价比、高可靠性,采用微机控制全试验过程,实时动态显示负荷值、位移值、变形值、试验速度和试验曲线。 采用微机进行数据处理分析,试验结果可自动保存,试验结束后可重新调出试验曲线,通过曲线遍历重现试验过程, 全中文的Windows平台下的试验软件,具有很强的数据和图形处理功能, 可即时打印出完整的试验报告和试验曲线,具备完善的限位保护、超载保护、急停等安全保护功能。微电脑电脑全程控制试验全过程、输出数字报告。可对成组试验数据分析，可准确掌握质量，调控参数，具有数据查询功能，可使管理者清晰把握质量控制发展变化趋势。特别设计全中文触摸屏操作功能使试验者方便的操作，准确进行工艺调整与生产控制。

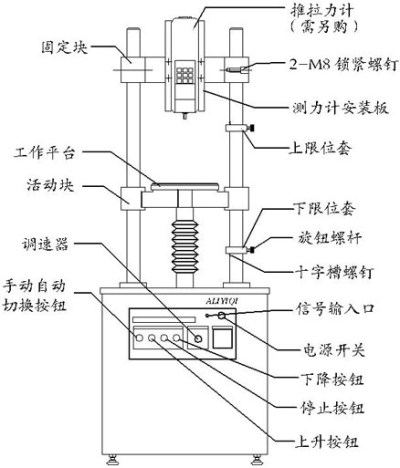

　　1.测力计安装方法;

　　(１)传感器内置式：将4-M6螺丝穿入固定块4-φ6.2孔中，在螺纹方向各套入1个垫圈，并与测力计安装板上4-M6螺纹旋紧，测力计安装板上，测力计安装孔分为两组,分别为30x145、40x90。用户可根据自己的需要确定。

　　(２)传感器外置式：将2-M8螺丝穿入固定块2-φ8.5孔中，并与连接杆上2-M8螺丝旋紧。将M12螺母穿入连接杆通孔内并与传感器旋紧即可，控制系统可安装在外置式测力计安装板上 。

　　２.控制面板使用方法

　　(1)电源开关：当按下按钮时,接通电源,再次按下,电源断开。

　　(2)速度控制：由于被测物体及用户要求的不同,当调整调速器旋钮时,载体的运动速度为60～300mm/min。

　　3.功能控制：

　　手动/自动，当将旋钮旋至手动时，如使载体运动，则需按住升（UP）或降（DOWN）键，断开则运动停止。当旋钮旋至自动时，如使载体运动则直接按升（UP）或降（DOWN）键。

　　4.测力计高度调整：

　　AEV立式机台固定块两侧为M8锁紧镙钉，首先将M8锁紧镙钉松开，将固定块向上或向下移动到所需要的高度后，将M8螺钉锁紧。

　　5.行程调整:

　　导柱上十字槽螺钉为行程的限制，限位套为用户测量所需行程调节套。

　　6.计数器使用方法：

　　计数器上方为数字显示屏、记录试验次数，下方为预置按钮（左1～4），右1为倍率按钮（1X、10X、100X）如：用户对某一产品进行连续测试，测试次数为5、倍率为10X， 则测试架往复10次显示屏显示为1，运行50次后自动停止，如需再次测试，按停止按钮即可。

　　1、规格型号：QX-W400

　　2、试验负荷：5000N以内可任意换）；

　　3、测力精度等级：0.5级；

　　4、有效测力范围： 0.2%-100%

　　5、测力精度：示值的±0.5%以内；

　　6、试验力分辨率：试验力的±1/500000

　　7、试验速度调节范围：0.001-500mm/min

　　8、速度精度：示值的±0.5%以内；

　　9、变形测量范围：0.2%—100%FS；

　　10、变形精度：示值的±0.5%以内；

　　11、变形分辨力：变形的1/250000（全程分辨率不变）；

　　12、位移精度：示值的±0.5%以内；

　　13、位移分辨力：0.5?m；

　　14、安全装置：电子限位保护；

　　15、超载保护：超过负荷10%自动保护；

　　16、数据采集频率：200times/sec；

　　17、有效试验行程：800mm；

　　18、有效试验宽度：150mm；

　　19、电源电机：单相AC 220V±10%，400W；

　　20、主机重量：95kg。
