ATMEGA1284P-MU是一款基于AVR增强型RISC架构的低功耗CMOS8位微控制器。ATMEGA1284P-MU可在单个时钟周期内执行强大的指令，从而实现接近每MHz1MIPS的吞吐量，从而使系统设计人员能够优化功耗与处理速度。
 产品型号 | ATMEGA1284P-MU |
| 制造商 | 微芯科技 |
| 分类 | 集成电路(IC),嵌入的微控制器 |
| 描述 | icmcu 8位128KB闪存44VQFN |
| 打包 | 托盘 |
| 工作温度 | -40°C~85°C（TA） |
| 安装类型 | 表面贴装 |
| 包装/箱 | 44-VFQFN外露衬垫 |
| 供应商设备包 | 44-VQFN（7x7） |
| 基本产品编号 | ATMEGA1284 |
ATMEGA1284P-MU
| 产品状态 | 在售 |
| 核心处理器 | 断续器 |
| 磁芯尺寸 | 8位 |
| 速度 | 20兆赫 |
| 连接 | I2C，SPI，UART/USART |
| 外设 | 欠压检测/复位、孔径、PWM、宽动态 |
| 输入/输出数量 | 32 |
| 程序内存大小 | 128KB（64Kx16） |
| 程序存储器类型 | 闪光 |
| 尺寸 | 4Kx8 |
| 内存大小 | 16Kx8 |
| 电压-电源（电压调节器/电压调节器） | 1.8V~5.5V |
| 数据转换器 | 模数8x10b |
| 振荡器类型 | 内部 |
| 安装 | 表面贴装 |
| 引脚数 | 44 |
| 核心架构 | 断续器 |
| 数据总线宽度 | 8亿 |
| 频率 | 20兆赫 |
| 接口 | 2线制、I2C、SPI、UART、美国 |
| 最大频率 | 20兆赫 |
| 最高工作温度 | 85°C |
| 最大电源电压 | 5.5V |
| 内存大小 | 128千字节 |
| 内存类型 | 闪光 |
| 最低工作温度 | -40 °C |
| 最小电源电压 | 1.8伏 |
| 模数转换器通道数 | 8 |
| I2C通道数 | 1 |
| 输入/输出数量 | 32 |
| 可编程I/O数量 | 32 |
| PWM通道数 | 6 |
| SPI通道数 | 1 |
| 定时器/计数器数量 | 3 |
| 振荡器类型 | 内部 |
| 外设 | 欠压检测/复位、孔径、PWM、宽动态 |
| 内存大小 | 16千字节 |
| 看门狗定时器 | 是的 |
| 高度 | 950微米 |
| 长度 | 7.1毫米 |
| 宽度 | 7.1毫米 |
高性能、低功耗AVR8位微控制器
高级RISC架构
–131条强大指令–大多数单时钟周期执行
–32x8个通用工作寄存器
–完全静态操作
–20MHz
时吞吐量高达20MIPS–片上2周期乘法器
高耐用性非易失性存储器段
–16/32/64/128K字节的在系统自可编程闪存程序存储器
–512B/1K/2K/4K字节EEPROM
–1/2/4/16K字节内部SRAM
–写入/擦除周期：10，000闪存/100，000EEPROM
–数据保留：85°C下20年/25°C时100年(1)
–可选引导代码部分，带独立锁定位，通过片上引导程序
进行系统
内编程真正的边写操作
–用于软件安全的
编程锁JTAG(符合IEEE标准1149.1标准)接口
–符合JTAG标准的
边界扫描功能–广泛的片上调试支持
–通过JTAG接口
对闪存、EEPROM、保险丝和锁定位进行编程外设功能
–两个8位定时器/计数器，带有单独的预分频器和比较模式
–一个16位定时器/计数器，具有单独的预分频器、比较模式和捕获模式
–带单独振荡器
的实时计数器–六个PWM通道
–8通道、10位ADC
差分模式，1倍、10倍或200倍
可选增益–面向字节的双线式串行接口
–两个可编程串行USART
–主/从SPI串行接口
–可编程看门狗定时器，带独立片上振荡器
–片上模拟比较器
–引脚改变
时中断和唤醒特殊微控制器特性
–上电复位和可编程掉电检测
–内部校准RC振荡器
–外部和内部中断源
–六种休眠模式：空闲、ADC降噪、省电、关断、待机和
扩展待机
I/O和封装
–32条可编程I/O线路
–40引脚PDIP、44引脚TQFP、44焊盘VQFN/QFN/MLF
–44焊盘DRQFN
–49引脚VFBGA
工作电压
–1.8-5.5V
速度等级
–0-4MHz@1.8-5.5V
–0-10MHz@2.7-5.5V
–0-20MHz@4.5-5.5V
1MHz、1.8V、25°C
时的功耗–工作：0.4mA
–省电模式：0.1μA
–省电模式：0.6μA(包括32kHzRTC)
ATMEGA1284P-MU符号
ATMEGA1284P-MU焊垫

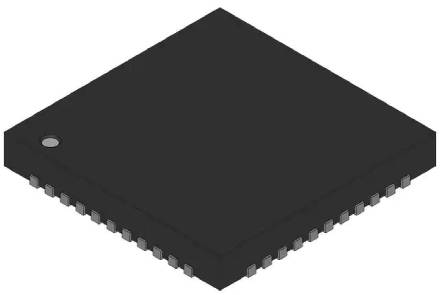

ATMEGA1284P-MU 3D模型
ATMEGA1284P-MU封装
| 型号 | 制造商 | 品名 | 描述 |
| ATMEGA1284-AU | 微芯科技 | 8位微控制器 | 低功率高性能,ATmega,20MHz,128KB,16KB,44引脚,TQFP |
| ATMEGA1284P-MUR | 微芯科技 | 8位微控制器 | 低功率高性能,ATmega,20MHz,128KB,16KB,44引脚,VQFN |
| ATMEGA1284-AU | 微芯科技 | 8位微控制器 | 8位megaAVR微控制器 |
