●  可测试品的电容量范围6PF--250μF

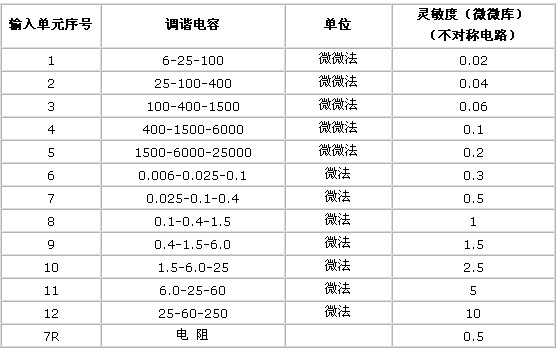

　　●  检测灵敏度（见表一）

　　●  放大器频带：

　　①低端：10kHz、20kHz、40kHz任选

　　②高端：80kHz、200kHz、300kHz任选

　　●  放大器增益调节：

　　粗调六档，档间增益20±1 db;细调范围>20db。

　　●  时间窗：

　　①窗宽：可调范围15°～150°;

　　②窗位置：每一窗可旋转0°～170°；

　　③两个时间窗可分别开或同时开。

　　●  放电量表：

　　① 指针式表头：

　　对数刻度1-10-100 误差<±5%(以满刻度计)

　　线性刻度0-1000   误差<±5%(以满刻度计)

　　② 数字表头：以3?LED数字表显示

　　0-100.0    误差<±5%(以满刻度计)

　　●  椭圆时基：

　　①频率50Hz、100Hz、150Hz、200Hz、400Hz。

　　②椭圆旋转：以30°为一档，可作120°旋转。

　　③显示方式：椭圆——直线。

　　④高频时基椭圆可按输入电压（13∽275V）调节至正常大小，其摄取功率<1伏安。

　　●  试验电压表：

　　① 量程：100kV（可扩展）

　　② 显示：3?数字电压表指示

　　③ 精度：优于±5%（以满刻度计）

　　●  内、外零标功能

　　●  体积：500*500*210（宽*深*高）mm3

　　●  重量：约18kg

　　局部放电检测仪广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。

　　若试品Cx在试验电压下产生局部放电时,经耦合电容Ck 产生脉冲电流,由 输入单元拾取得脉冲讯号,经低噪音前置放大,滤波放大器选择所需频带及主放 放大后, 在示波屏的椭圆扫描基线上显示出电放脉冲, 同时也送到脉冲峰值表 (对 数表) 显示其峰值。时间窗单元控制试验电压每一周期内脉冲峰值表的工作时间, 并在这段时间内将显示屏的显示加亮,宽度与位置可以改变,进一步加强了抗干扰能力。整个系统工作原理可参看框图(图 1) 。

　　(一)试验目的:

　　(1)证实试品在规定电压下没有高于规定值之局部放电；

　　(2)测定电压上升时出现放电超过某一规定值时的电压 (起始放电电压)和电压下降时放电低于规定值时电压(终止放电电压)。

　　(3)测定在某一规定电压下的放电强度；

　　(二)试验条件:

　　(1)交流电源电压应为正弦波,不应有过大的高次谐波。

　　(2)试品的电气,机械温度条件应良好且稳定。

　　(3)由于电压回滞现象的影响,在试验前至少几小时以上的时 间内,不要承受超过规定的局部放电试验电压值以上的电压。

　　(4)经过搬运后的试品,必须静放一段时间后再做局部放电试 验(油浸)。

　　(三)试验程序:

　　1.将试验区内的杂物尽量移到试区以外,各种金属体应牢固 接地, 检查和改善试区内一切可能放电的部位, 应特别注意各种地线是否已接地。

　　2.根据不同的试品和试验条件,选择正确的接线方式。

　　3.对所选择的测试回路用视在放电量标准器对整个测试系统 进行刻度系数校正,校正时对所规定的刻度系数K值调节仪器的增益旋钮,把 H 调到 H=UoCo/K 值。校正完毕后,各种测试仪器的细调(连续调节)增益旋钮不 得随意变动,同时应将视在放电器校准器从高压线路上取下,以免在加压试验时 将视在放电量校准品击穿而使高压线路短路。

　　(四)注意事项:

　　1.在试验开始加压以前,试验人员必须详细而全面地检查一 遍线路,以免线路接错.测试仪器处的接地线是否与接地体牢固连接,若连接不 牢或在准备工作时接地线被脚踢断,这将可能引起人身和设备事故。

　　2.对于连接线应避免将暴露在外,屏蔽罩不能与试品的瓷 裙相接触。

　　3.试验完毕后,应对整个测试系统再进行一次复查校正,验证 是否与试验前所校正出的刻度系数相等, 以免测试仪器或其它环节在试验过程中 发生故障而使测试结果不对。
