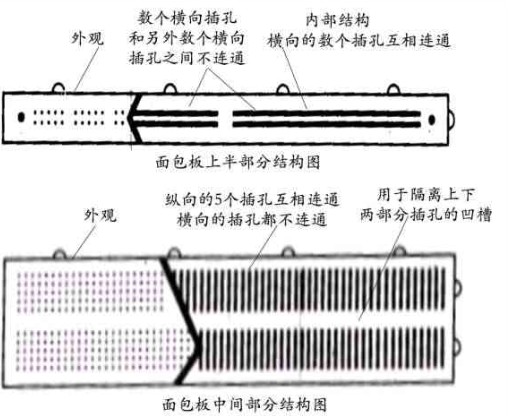

面包板的外观和内部结构如图所示，面包板分上下两部分，上面部分一般是由一行或两行的插孔构成的窄条，行和行之间电气不连通。每5 列插孔为一组，通常的面包板上有 10 组或11 组。对于10 组的结构，左边3 组内部电气连通，中间4 组内部电气连通，右边3 组内部电气连通，但左边3 组、中间4 组以及右边3 组之间是不连通的。对于11 组的结构，左边4 组内部电气连通，中间3 组内部电气连通，右边4 组内部电气连通，但左边4 组、中间3 组以及右边4 组之间是不连通的。若使用的时候需要连通，必须在两者之间跨接导线。 下面部分是由中间一条隔离凹槽和上下各5 行的插孔构成。在同一列中的5 个插孔是互相连通的，列和列之间以及凹槽上下部分则是不连通的。

　　电子控制电路基本实验所用的元器件包括：电池组2组（3V、6V，带电池卡、电极引线）。面包板（SYB-130或118、SYB-46型）。电阻器27只（47Ω、100Ω、390Ω×8、1kΩ×6、2.2kΩ×5、3.3kΩ、10kΩ、15kΩ、47kΩ、330kΩ、2.2MΩ），小型直滑电位器（47kΩ），电容器7只（1000pF、0.022μF、47μF、100μF×2，220μF×2）。光敏电阻器（MG45-1），光电二极管，开关二极管（1N4148），发光二极管4只（红、绿、黄、橙），三极管4只（8050、9013×2、9014），数码管（LC5011）。数字集成电路10块（74LS00、74LS02、74LS04、74LS08、74LS32、74LS73、74LS74、74LS86、4511、4518）。继电器（JRC-21F），双金属复片（启辉器），磁控开关1套（条形磁铁、干簧管开关），压电陶瓷片（φ27mm，带共鸣壳体），电子蜂鸣器（3V或6V），小电灯1个（3.8V），玩具直流电动机（3V，带小螺旋桨）。接钮开关2个，导线若干和元器件盘。此外，还需要准备常用的工具，如镊子、桃形钳和一字小改锥，自选实验所需添加的一些元器件等。

　　在具体使用的时候，通常是两窄一宽同时使用，两个窄条的行一般和地线连接，第二行和电源相连。由于集成块电源一般在上面，接地在下面，如此布局有助于将集成块的电源脚和上面第二行窄条相连，接地脚和下面窄条的行相连，减少连线长度和跨接线的数量。中间宽条用于连接电路，由于凹槽上下是不连通的，所以集成块一般跨插在凹槽上。

　　插入面包板上孔内引脚或导线铜芯直径为0.4～0.6mm，即比大头针的直径略微细一点。元器件引脚或导线头要沿面包板的板面垂直方向插入方孔，应能感觉到有轻微、均匀的摩擦阻力，在面包板倒置时，元器件应能被簧片夹住而不脱落。面包板应该在通风、干燥处存放，特别要避免被电池漏出的电解液所腐蚀。要保持面包板清洁，焊接过的元器件不要插在面包板上。

　　实验是通向科学成功的桥梁，正是由于实验造就了19世纪最伟大的实验物理学家、实验大师M·法拉第，为近代物理的发展奠定了基础。在了解面包板的构造之后，通过面包板电路搭接实验来了解其使用的方法。

　　1.省电指示灯电路

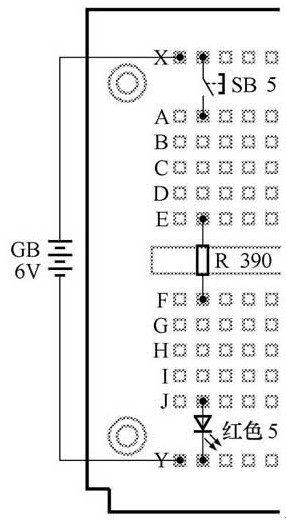

　　图2为省电指示灯电路，它由电池组GB（6V）、按钮开关SB、限流电阻器R（390Ω）、红色发光二极管和导线组成。电池组用4节5号电池串联而成，开关选用电铃按钮开关，接线用1芯导线，电阻器上面的四条色环为橙色、白色、棕色及金色，标称阻值为390Ω，允许偏差±5 ％。发光二极管采用直径3mm的红色发光二极管。限流电阻器R为390Ω时，发光二极管中电流约10mA，亮度已经很高了。如用高亮度发光二极管，限流电阻器可以适当加大（1k～3.9kΩ），工作电流仅为1～3mA，成为名副其实的省电指示灯电路。

　　看起来图2省电指示灯电路很简单，在面包板上搭接电路却是新的尝试，需要掌握在面包板上连接电路的方法，了解电阻器和发光二极管的使用方法，迈出面包板电路实验的步。建议初学者使用SYB-46型面包板，按图3示范连接方法进行实验。常见的错误是把电阻器、发光二极管的两条管脚插在同一列的5个方孔内造成短路，或者发光二极管正负极管
