变压器损耗测试仪，是专用于测量变压器空负载损耗的仪器，在变压器出厂前及大修期间，变压器的空载、负载实验是变压器厂商及供电、用电部门检测变压器质量，降低供电损耗的重要实验项目.另外空载损耗和短路损耗是发电机、电动机重要测试项目，该仪器电路设计精巧，思路独特，使得其性能优越，功能强大，体积小，重量轻，现场使用极其方便。该仪器内部采用先进的多A/D同步交流采样及数字信号处理技术，成功的解决了低功率因数测量及多路信号在市电条件下同步测量难题，仪器采用大屏幕液晶显示，中文菜单提示，操作简单，配备高速热敏打印机，并设计有存储功能，方便数据的存储和打印。仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高了工作效率。
1、测量变压器空载损耗、空载电流、负载损耗、阻抗电压、电压有效值、电流、功率、功率因数、频率等参数。
2、 仪器技术指标限定的测量范围内可直接测量，超出测量范围时需外接电压互感器和电流互感器。
3、 测试结果自动波形畸变校正，温度校正。
4、 采用傅立叶变换，数字同步锁相。
5、 可随时终止测量，并同步锁定测量结果。
6、 仪器配备非易失性存储器，可长期存储测量数据，便于数据管理及查询。
7、 采用大屏幕液晶，中文菜单，简洁直观。
8、 内置时钟芯片，可提供测试、存储以及查询日期。
9、 可提供RS232接口方式，便于与电脑联机，实现无纸化办公。
1、 测量精度： 电压、电流 0.2级；功率 0.5级(cosφ>0.1), 1.0级(cosφ≤0.1)
2、 压测量范围： AC 15～500V
3、 电流测量范围： AC 0.5A～50A
4、 操作温度： -10℃～40℃
5、 环境湿度： 10%～85%
6、 存储温度： -20℃～50℃

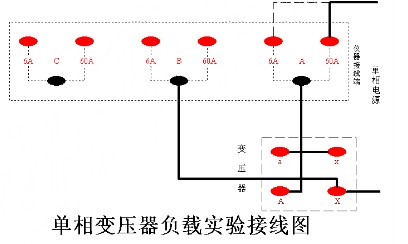

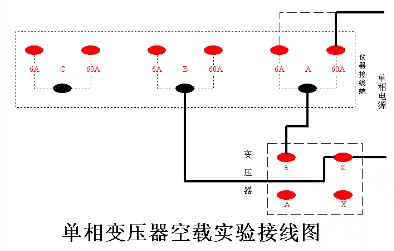

变压器损耗测试仪可以进行单相变压器空载实验、单相变压器负载实验、三相变压器空载实验和三相变压器空载实验
接线图分别如下所示：
1、为了使设置的参数和试验结果一直保存在设备中，建议每半年至少开机通电一次（开机一分钟即可）。
2、使用过程中注意使用量程，不要用6A档位测量大于6A的电流，否则会使仪器的使用寿命受到影响，更严重的情况还会烧坏设备。
3、若使用错误量程，请检查保险丝，及时更换。
