智能充电机
阅读:6738时间:2010-11-29 18:21:35

  智能充电机采用开关电源技术及智能充电技术,以延长蓄电池使用寿命和及时为蓄电池充满电为宗旨,针对工频型充电机的缺点而设计,与工频型充电机比较能显着延长蓄电池使用寿命,而且完全做到免人工值守的全自动工作状态,特别适用于无人值守的充电场合。智能充电机采用智能三阶段充电模式,可以实现均充/浮充、恒流/恒压自动转换功能,可设定并控制电压、电流等参数,液晶屏显示,全中文菜单提示,操作简便,智能化程度高。仪器功率大,体积小,重量轻,友好、人性化的人机交互界面,大大减少了蓄电池日常测试维护的工作量,是蓄电池维护工作的助手 。

原理

  充电机按照功能可以划分为四个子模块,配电系统、充电系统、电池调度系统、充电站监控系统。一个完整的充电站需要配电室、中央监控室、充电区、更换电池区、和电池维护间等五个部分组成。配电室为充电站提供所需的电源,不仅给充电机提供电能,而且要满足照明、控制设备的用电需求,内部建有变配电所有设备、配电监控系统、相关的控制和补偿设备。中央监控室用于监控整个充电站的运行情况,并完成管理情况的报表打印等。充电区主要完成电池充电功能。更换电池区是车辆更换电池的场所,需要配备电池更换设备,同时应建设用于存放备用电池的电池存储间。电池重新配组、电池组均衡、电池组实际容量测试、电池故障的应急处理等工作都在电池维护间进行。

  充电机给汽车充电一般分为三种方式。一种是普通充电,就是所谓的常规充电或慢速充电,这种充电模式,是用现在的交流插头插在车上,需要5至8个小时,或者2至6个小时,此种方式多为交流充电方式,外部提供220V或380V交流电源给电动汽车车载充电机,由车载充电机给动力蓄电池充电。一般小型纯电动汽车、可外接充电式混合动力电动汽车多采用此种方式;第二种是快速充电,充电的电流要大一些,这就需要建设快速充电站,它并不要求把电池完全充满,只满足继续行驶的需要就可以了,这种充电模式下,在20分钟至30分钟的时间里,只为电池充电50%至80%,此种方式多为直流方式,地面充电机直接输出直流电能给车载动力蓄电池充电,电动汽车只需提供充电及相关通信接口。地面充电机一般功率大,输出电流、电压变化范围宽。有些地面充电机还具备快速充电功能;第三种是电池更换。

  而智能充电机采用了开关电源技术及智能充电技术,它采用恒流/恒压/小恒流智能三个阶段充电方式,原理图如下所示:

智能充电机原理图
智能充电机原理图

参数

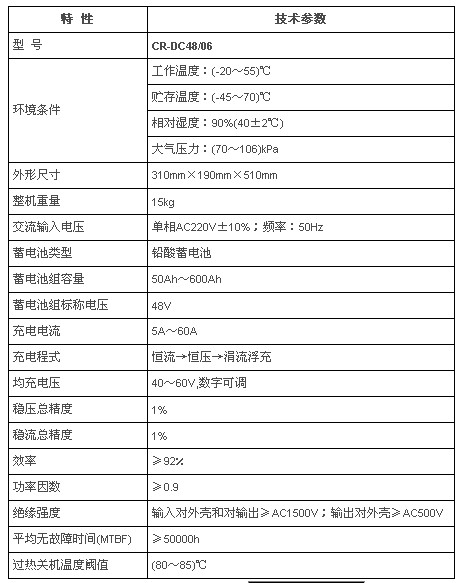

智能充电机技术参数

功能特性

  ● 开关电源控制芯片采用进口军用级IC,其余元件则采用进口工业级器件,充电机的原理设计优化合理,生产工艺严格完善,保证机器的可靠性和稳定性。

  ● 功率开关管采用美国产(IGBT)器件,提高整机的可靠性。

  ● 运行中可以随时调整充电参数。

  ● 充电均充电压可在(40.0~60.0V)范围内连续调整,在面板上采用数字设定,以适应不同蓄电池的充电特性要求和蓄电池初次充电的需要。

  ● 充电浮充电压可在(40.0V~均充电压)范围内连续调整,在面板上采用数字设定;

  ● 充电电流可在(5A~60A)范围内连续调整, 在面板上采用数字设定,且不受输入交流电压变化的影响,在恒流充电期间电流维持不变,无需人为再调整。

  ● 严格按照蓄电池充电特性曲线进行自动充电,设计的充电模式是“恒流→(均充稳压值)定压减流→(自动判别转为)涓流浮充”,具有充电速度快、充电还原效率高、无需人工值守、超长时间充电无过充电危险、确保蓄电池使用寿命等优点。

  ● 液晶中文显示,界面友好。

  ● 设有交流输入过流保护, 交流输入欠压保护,交流输入过压保护、输出短路保护,反应速度快、寿命长。并设有过热自动关机保护功能,确保用户放心安全使用。

  ● 体积小、重量轻,便于移动。
