开关三极管
阅读:18955时间:2010-11-19 16:40:53

  开关三极管是利用三极管的导通和断开状态的开关特性,在开关电路中,用来控制电路的开启和关闭,由加在开关管基极上 脉冲信号来控制“短路”和“开通”,是一个无触点电子开关。

工作原理

  截止状态:当加在三极管发射结的电压小于PN结的导通电压,基极电流为零,集电极电流和发射极电流都为零,三极管这时失去了电流放大作用,集电极和发射极之间相当于开关的断开状态,即为三极管的截止状态

  饱和导通状态:当加在三极管发射结的电压大于PN结的导通电压,并且当基极的电流增大到一定程度时,集电极电流不再随着基极电流的增大而增大,而是处于某一定值附近不再怎么变化,此时三极管失去电流放大作用,集电极和发射极之间的电压很小,集电极和发射极之间相当于开关的导通状态,即为三极管的导通状态。

      开关三极管正是基于三极管的开关特性来工作的。

特点及应用

  开关三极管具有寿命长、安全可靠、没有机械磨损、开关速度快、体积小等特点。开关三极管可以用很小的电流,控制打电流的通断,有较广泛的应用。小功率开关管可以用在电源电路、驱动电路、开关电路等;大功率管可用于彩色电视机、通信设备的开关电源;也可用于低频功率放大电路、电流调整等;高反压大功率开关管可用于彩色电视机行输出管。

主要参数

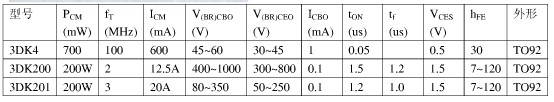

开关三极管的主要参数

分类

  开关三极管因功率的不同可分为小功率开关管和大功率开关管。常用小功率开关管有3AKl-5、3AKll-15、3AKl9-3AK20、3AK20-3AK22、3CKl-4、3CK7、3CK8、3DK2-4、3DK7-9。

  常用的大功率开关管有:3AK5l-56、3AK61-3AK66、3CK37、3CKl04-106、3CK108-109、3DKl0-12、3DK35、3DK32、3DK36-37等。

  常用的高反压、大功率开关管有:2SD1556、2SD1887、2SD1455、2SD1553、2SD1497、2SD1433、2SD1431、2SD1403、2SD850等,它们的反压都在1500V以上。
