SBD具有开关频率高和正向压降低等优点，但其反向击穿电压比较低，大多不高于60V，仅约100V，以致于限制了其应用范围。像在开关电源（SMPS）和功率因数校正（PFC）电路中功率开关器件的续流二极管、变压器次级用100V以上的高频整流二极管、RCD缓冲器电路中用600V～1.2kV的高速二极管以及PFC升压用600V二极管等，只有使用快速恢复外延二极管（FRED）和超快速恢复二极管（UFRD）。目前UFRD的反向恢复时间Trr也在20ns以上，根本不能满足像空间站等领域用1MHz～3MHz的SMPS需要。即使是硬开关为100kHz的SMPS，由于UFRD的导通损耗和开关损耗均较大，壳温很高，需用较大的散热器，从而使SMPS体积和重量增加，不符合小型化和轻薄化的发展趋势。因此，发展100V以上的高压SBD，一直是人们研究的课题和关注的热点。近几年，SBD已取得了突破性的进展，150V和200V的高压SBD已经上市，使用新型材料制作的超过1kV的SBD也研制成功，从而为其应用注入了新的生机与活力。

　　肖特基二极管的封装采用TO-220.TO-3P封装形式和表面封装形式。

　　在TO-220封装形式中，据其内部结构又可分为单管和对管两种，对管又可分为共阴对管、共阳对管和串联对管三种形式。如图所示。

　　图:肖特基二极管的引出脚方式

　　(a)共阳;(b)共阴;(c)、(d)串联

　　图所示(a)为共阳对管，即两管的正极相连。(b)为共阴对管，即两管的负极相连。(c)、(d)为串联对管。

　　肖特基二极管的外形如图所示。

　　图:肖特基二极管外形

　　常用的 有D80-004型、MBRl545型 、MBR2535型、B82一004型等，主要参数如表3-9所示。

　　常用的表面封装肖特基二极管有RB型等，主要参数如表所示。

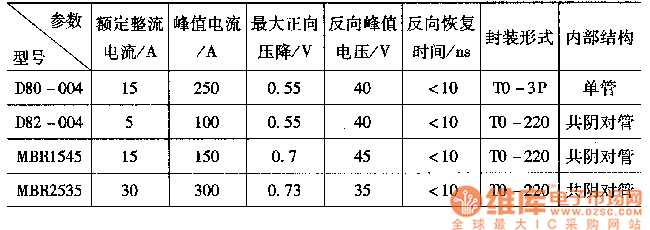

　　表1：常用肖特基二极管主要参数

　　表2：表面封装共阴对管主要参数

　　SBD的结构及特点使其适合于在低压、大电流输出场合用作高频整流，在非常高的频率下（如X波段、C波段、S波段和Ku波段）用于检波和混频，在高速逻辑电路中用作箝位。在IC中也常使用SBD，像SBDTTL集成电路早已成为TTL电路的主流，在高速计算机中被广泛采用。

　　除了普通PN结二极管的特性参数之外，用于检波和混频的SBD电气参数还包括中频阻抗（指SBD施加额定本振功率时对指定中频所呈现的阻抗，一般在200Ω～600Ω之间）、电压驻波比（一般≤2）和噪声系数等。

　　肖特基（Schottky）二极管也称肖特基势垒二极管（简称SBD），它是一种低功耗、超高速半导体器件，广泛应用于开关电源、变频器、驱动器等电路，作高频、低压、大电流整流二极管、续流二极管、保护二极管使用，或在微波通信等电路中作整流二极管、小信号检波二极管使用。

　　1．性能比较

　　下表列出了肖特基二极管和超快恢复二极管、快恢复二极管、硅高频整流二极管、硅高速开关二极管的性能比较。由表可见，硅高速开关二极管的trr虽极低，但平均整流电流很小，不能作大电流整流用。

　　2．检测方法

　　下面通过一个实例来介绍检测肖特基二极管的方法。检测内容包括：①识别电极；②检查管子的单向导电性；③测正向导压降VF；④测量反向击穿电压VBR。

　　被测管为B82-004型肖特基管，共有三个管脚，将管脚按照正面（字面朝向人）从左至右顺序编上序号①、②、③。选择500型万用表的R×1档进行测量，全部数据整理成下表：

　　肖特基二极管测试结论：

　　，根据①—②、③—④间均可测出正向电阻，判定被测管为共阴对管，①、③脚为两个阳极，②脚为公共阴极。

　　第二，因①—②、③—②之间的正向电阻只几欧姆，而反向电阻为无穷大，故具有单向导电性。

　　第三，内部两只肖特基二极管的正向导通压降分别为0.315V、0.33V，均低于手册中给定的允许值VFM(0.55V)。

　　另外使用ZC 25-3型兆欧表和500型万用表的250VDC档测出，内部两管的反向击穿电压VBR依次为140V、135V。查手册，B82-004的反向工作电压（即反向峰值电压）VBR=40V。表明留有较高的安全系数.
