移相触发板是采用数模混合三相移相触发集成电路，内含完整的缺相、过流、过热等故障保护功能；具有高精度、功能完善、使用简单可靠、易调试、抗干扰性强、体积微小、保护电路完整等优点。该三相可控硅触发电路主要应用于三相交流供电的电力电子产品上，包括三相电机功率驱控模块、交流电机无级调速、晶闸管控制电路、交交变频、整流、逆变、大功率电源等。
1、无相序要求限制，可用于电源为10--380V 电源频率50/60Hz 电网。
2、能与国内外各种控制仪表（温控仪）、微机的输出信号直接接口。
3、适用于阻性负载、感性负载、变压器一次侧等各种负载类型。
4、具有软启动软停止功能，减少对电网的冲击干扰，使主电路更加安全可靠。
5、驱动能力强，每路可以输出800 毫安的电流，可以驱动4000A 可控硅。
6、故障报警输出功能。（外接蜂鸣器和指示灯）
7、具有缺相保护功能。
8、急停功能。
9、温控保护功能。
10、一体化结构：集电源、同步变压器、触发控制电路、脉冲变压器于一体。结构紧奏，调试容易，接线简单。
输入信号：4-20mA（通过P2 跳线选择跳S1） DC 0-5V（通过P2 跳线选择跳S2） DC 0-10V（通过P2 跳线选择跳S3） 10K 电位器（手动调节时） 输出规格：三相或三相两路触发0-100％输出量。 移相范围：0-180。 触发容量：≤4000A 可控硅（晶闸管）。 指示功能：PW ¤ 电源指示、OFF ¤ 故障保护指示、QX ¤ 缺相故障指示。
1． 可选择三种的输入模式：
4-20mA 输入。通过跳线选择短接S1。
0-5V 输入。通过跳线选择短接S2。
0-10V 输入。通过跳线选择短接S3。
2．限压保护功能：通过调节VR1(MAX)可变电阻设置输入控制信号的限压保护，以保护负载不易损坏。

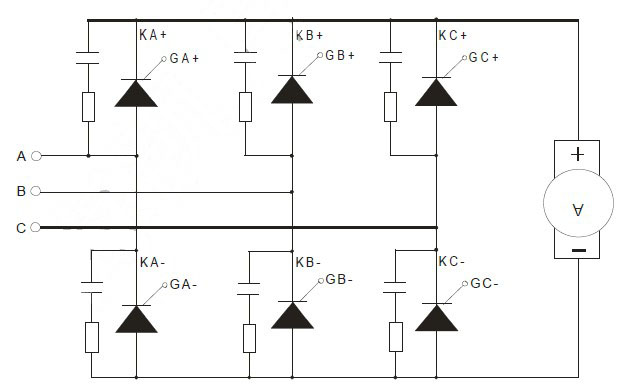

3．可外接保护开关：（参考控制接线图）
4．脉冲禁止输出(OFF 控制开关)：触发板可通过外接开关急停控制（OFF 开关也可以外接温控保护开关等）。
5．触发板还可以与单片机及相应检测传感器组成外闭环自动控制系统。
1、SCR 无输出，无电流或电压：
面板PW 指示灯不亮，SCR 无法工作，请检查触发器的电源是否接入正确。
检查QX 指示灯是否亮，如亮灯请检查保护系统和同步信号是否接入。
检查OFF 指示灯是否亮，如亮灯请检查保护系统是否被保护。
