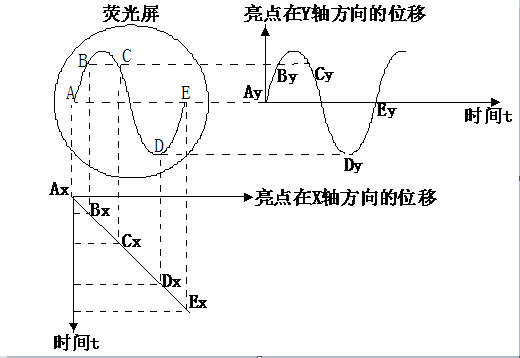

电子枪被灯丝加热后发射电子.聚焦极将电子枪发射的电子聚焦为极细的电子束,可使波形显示清晰.加速极上加有较高的正电压,吸引电子脱离电子枪高速运动;显示屏上加有极高的正电压,吸引电子撞击在显示屏面上,使显示屏面涂的荧光材料发光.垂直偏转板和水平偏转板上加有偏转电压,偏转电压的极性和幅值控制电子束撞击显示屏面的位置.当偏转电压跟随输入信号变化时,就可以使电子束在屏面上"画"出信号波形.
　　双踪示波器具有两路输入端,可同时接入两路电压信号进行显示.在示波器内部,将输入信号放大后,使用电子开关将两路输入信号轮换切换到示波管的偏转板上,使两路信号同时显示在示波管的屏面上,便于进行两路信号的观测比较。

　　主要部分是由示波管，放大器，扫描和触发系统，电源四个部分组成。其中显示系统中的示波器的显示器件是阴极射线管，缩写为CRT，。阴极射线管的基础是一个能产生电子的系统，称为电子枪。电子枪向屏幕发射电子。电子枪发射的电子经聚焦形成电子束，并打在屏幕中心的一点上。屏幕的内表面涂有荧光物质，这样电子束打中的点就发出光。

　　1.存放条件
　　仪器在日常使用时,应保持干燥和清洁,不使用时,应罩上塑料外罩,以避免金属杂物和尘埃的进入,存放处应干燥和通风,在气候潮湿时,应放进干燥剂,以免机内元件受潮,造成不应有的故障.
　　2.使用注意事项
　　本仪器使用的电源为单相三线制,故仪器通电前应检查供电电源是否符合此要求.
　　仪器在使用时,应注意辉度适中,荧光屏上的光迹不宜长期停留于一点,以免示波管受损.
　　3.元器件的更换
　　当发现仪器需更换元器件时,应首先切断电源,拔去电源插头,然后按元件目录所列元件规格进行更换.
