顾名思义，天线开关就是切换天线工作状态的开关，接在电线和射频处理电路之间，这个开关的切换是CPU控制的。天线开关切换的是频段以及接收、发射状态。一般天线开关用在手机上，由于天线开关是天线和手机内部电路的之间的，所以会影响手机的信号，如果它开路，手机肯定没有信号（在离基站很近的地方，手机至少也会信号很差）。
切换手机收发高频信号，实现双工通讯；
切换GSM/DCS/PCS/EGSM频段信号；
具有滤波功能，发射困难，信号弱，打电话困难与此有关；
受CPU及软件的控制，防止收发干扰，完成切换作用。
天线开关的原理是：频分+时分
它是由双工器，TX－RX开关，低通滤波器组成的。其中TX－RX开关是时分的，每个通路被滤波器分离开来。因此它可以起到选择频段选择接收与发送的作用。
插损（Insert loss）：当某一器件或部件接入传输电路后所增加的衰减，单位dB。 隔离度（Isolation）：本振或信号泄露到其他端口的功率与原有功率之比，单位dB。 驻波比（VSWR）：电压值与它的最小值之比，用来衡量部件之间的匹配是否良好。
对于天线开关来说，有三个最基本的性能指标：
1. 8脚公共端天线开关：SHS-M09C/LMD518S2-2/KCD6S40645/R6386960/R6513591
2. 8脚公共端天线开关：ESHS-A085DC/PY61

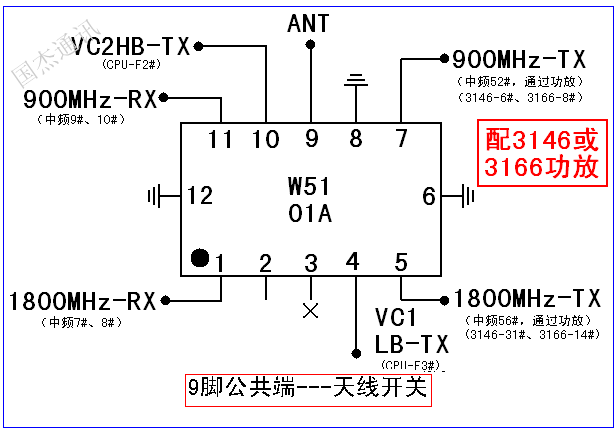

3. 9脚公共端天线开关
4. 10脚公共端天线开关
5. 13脚公共端天线开关
6. 13脚公共端天线开关
