1 安装位置

    安装在离地面1.2m的位置。

    2 仪器间要求

    室内环境要求：温度：0- 40℃；相对湿度：≤95%；大气压：80 kPa - 110kPa；

    电源：12-24V DC

    1 GCG1000粉尘浓度传感器技术特点：

    （1）可直读空气中粉尘颗粒物质量浓度。

    （2）吸收消化了国内外先进的测尘技术，利用光折射原理对粉尘进行检测，由微处理器对检测数据进行运算直接显示粉尘质量浓度并转换成数据信号输出。

    （3）该传感器由采样头、检测装置、单片机系统及抽气系统组成，测量快速准确、检测灵敏度高、性能稳定、维护简单等特点。

    2 GCG1000粉尘浓度传感器技术指标：

    (1)测定原理：光散射原理；

    (2)测定对象：含有瓦斯或煤尘爆炸危险的煤矿井下或其它粉尘作业场所的粉尘质量浓度；

    (3)测量误差：≤±10%；

    (4)总粉尘浓度测量范围：0mg/m?~ 1000 mg/m?

    (5)显示方式：四位LED数码管；

    (6)信号输出：(200 - 1000)HZ频率信号，RS485接口任选一种；

    (7)报警输出：一路光电耦合；

    (8)工作电压：12-24VDC(本安)

    工作电流：≤56mA

    (9)采样流量：2L/min

    (10)外形尺寸：270x145x73mm

    (11)重量：1.6kg

    (12)防爆形式：矿用本质安全型，防爆标志：ExibI

    (13)使用环境：温度：0- 40℃

    相对湿度：≤95%；

    大气压：80 kPa - 110kPa；

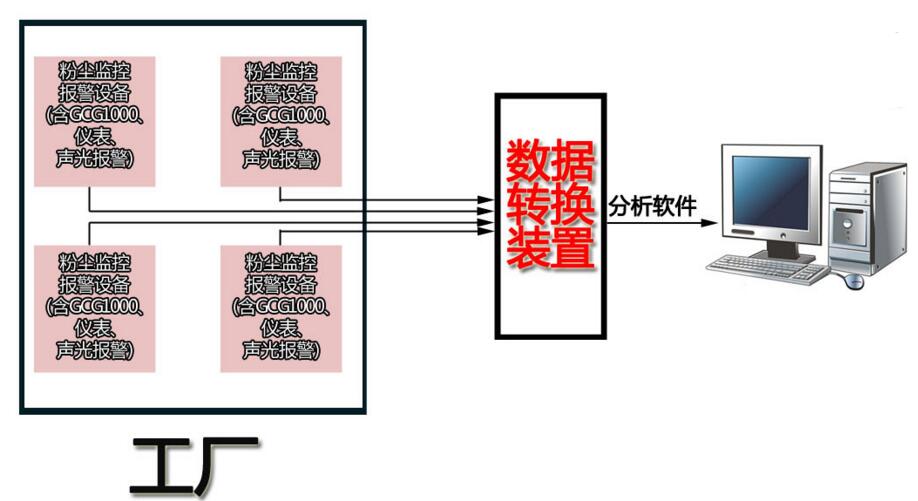

    数据转换装置

    数据转换装置的作用是将GCG1000中的粉尘浓度数据通过该装置转换成电脑能接收的RS232信号。

    分析软件

    分析软件通过做RS232信号中的粉尘浓度进行采集分析，在电脑上显示工作车间的粉尘浓度值。
