检波器
阅读:25163时间:2010-10-14 09:48:54

  检波器,是检出波动信号中某种有用信息的装置。用于识别波、振荡或信号存在或变化的器件。检波器通常用来提取所携带的信息。从已调信号中检出调制信号的过程称为解调或检波。用以完成这个任务的电路称为检波器。最简单的检波器仅需要一个二极管就可以完成,这种二极管就被称做检波二极管。
  目前,集成射频检波器现已得到了广泛的应用,而且每当要求更高的灵敏度和稳定性时, 集成射频检波器有代替传统的二极管检波器的趋向。
  与调制器一样,检波器必须使用非线性元件,因而通常含有二极管或非线性放大器。

组成

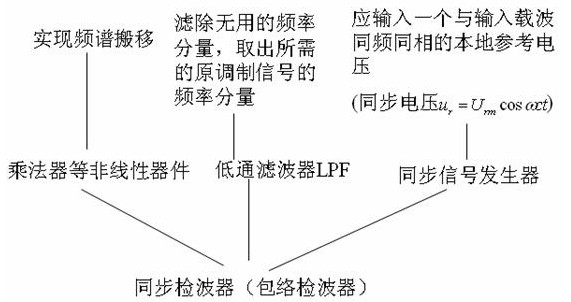

检波器的组成

工作原理

检波器工作原理(数学分析)

分类

  检波器分为包络检波器和同步检波器。前者的输出信号与输入信号包络成对应关系,主要用于标准调幅信号的解调。后者实际上是一个模拟相乘器,为了得到解调作用,需要另外加入一个与输入信号的载波完全一致的振荡信号(相干信号)。同步检波器主要用于单边带调幅信号的解调或残留边带调幅信号的解调。
  1、包络检波器
  图1是典型的包络检波电路。由中频或高频放大器来的标准调幅信号ua(t)加在L1C1回路两端。经检波后在负载RLC上产生随ua(t)的包络而变化的电压u(t),其波形如图2所示。这种检波器的输出u(t)与输入信号ua(t)的峰值成正比,所以又称峰值检波器。

包络检波器原理电路

包络检波器的输出、输入电压波形


  包络检波器的工作原理可用图2的波形来说明。在t1a(t)大于输出电压u(t),二极管导通,电容C通过二极管正向电阻ri充电,u(t)增大;在t2a(t)小于u(t),二极管截止,C 通过RL放电,因此u(t)下降;到t3以后,二极管又重新导电,这一过程照此重复不已。只要RLC选择恰当,就可在负载RLC上得到与输入信号包络成对应关系的输出电压u(t)。如果时间常数RLC太大,放电速度就会放慢,当输入信号包络下降时,u(t)可能始终大于ua(t),造成所谓对角切割失真(图2)。此外,检波器的输出通常通过电容、电阻耦合电路加到下一级放大器,如图1中虚线所示。如果Rg太小,则检波后的输出电压 u(t)的底部即被切掉,产生所谓的底部切割失真。
  2、同步检波器

同步检波器框图


  图3为同步检波器的框图。模拟相乘器的一个输入为一单频调制的单边带调幅信号,即us(t)=Umcos(ωct+Ωmt),其中ωc为载波信号角频率,Ωm为调制信号角频率;另一输入是本机产生的相干信号,即uc(t)=Uccos ωct,则乘法器的输出电压u0(t)与uS(t)和uc(t)的乘积成正比,即
  u0(t)=KuS(t)*uc(t)  式中K为一比例常数。u0(t)中包括两项,一项为高频项(2ωcm),另一项为低频项(Ωm)。通过低通滤波器后将高频项滤除,即得到与调制波成对应关系的输出。uc(t) 通常可用本地振荡器或锁相环产生。同步检波器的抗干扰性能比包络检波器优越,但是它的电路比较复杂。随着电子技术的进步,这种解调方法的应用日益广泛。

主要性能指标

  1)电压传输Kd系数说明检波器对高频信号的解调能力
  ●输入为高频等幅波
  Kd=Uo/Uim
  ●输入为高频调幅波
  Kd=UΩm/maUim
  注: Kd总是小于1, Kd越接近1越好
  2)输入电阻 说明检波器对前级电路的影响程度
  Ri=Uim/Iim
  此外检波器还有反映其失真系数的指标THD等。
