压力控制器
阅读:8725时间:2010-10-12 11:19:33

  压力控制器采用带泄油口的活塞式传感器。可用于中性液压油等介质。控制器的设定值可调。

技术参数

  工作粘度: <1x10-3m2/s

  开关元件: 微动开关

  外壳防护等级: IP54

  环境温度: -5~+50℃

  介质温度: 0~+100℃

  安装位置: 压力接口垂直向下(允许倾斜15°)

  抗振性能: Max:20m/s2

  重复性误差: ≤1.5[%]

  同步性误差: ≤0.5[%](指下切换值的同步误差*2)

  触点容量: AC 220V 6A(阻性) 600VA

选用和安装

  1、选用控制器使预定设定值位于控制器设定值调节范围的中间部分。一般为调节范围的20[%]~80[%]。

  2、控制器要安装在室外时,应给予足够的防护,以免受环境温度的剧烈变化,阳光直接辐射,腐蚀性气体或水的渗入。

  3、安装电缆时,应选择合适的电缆外径,并将电缆引入出的压紧的螺母拧紧,以免电缆松动,并防止水或灰尘的渗入。

  4、对于有压力峰值及脉冲压力的受控液体介质,可在控制器的接口上安装在一个压力冲击阻尼器,以消除不利影响。

  5、通断电流不能大于额定值。

  6、安装(或拆卸)控制器时要特别注意:

  1) 安装(或拆卸)必须用扳手夹持传感器的平面部份,防止传感器与开关壳体发生相对转动。

  2) 当传感器接口为内螺纹时,管道接头旋入传感器内深度不可超过12mm。

调整方式举例

  [例一]:选用型号D504/7DZ订货号为0817308的压力控制器,要求将压力上升至1.5MPa(上切换值)发出触点信号,其操作步骤参见下述。

  松开锁紧器,将产品旋入压力校验台的螺纹接口上,注意必须用扳手夹持传感器的平面部份,防止开关壳体与传感器发生相对转动。

  打开盖板,将电缆穿过电缆接口接入端子板中,电缆另一头接上万用表。

  将压力加至1.5MPa,此值可从标准压力计中读出。

  顺时针旋动设定值调节螺杆,使设定值由大变小,直至开关触点在1.5MPa处切换。

  旋紧锁紧器,调节压力校验台的压力,使压力在1.5MPa上下来回变化,检验压力上升时,触点的切换值是否是1.5MPa,此值即为要设定的上切换值。其对应的下切换值应是1.5MPa

  减去切换差0.9MPa(左右),即为0.6MPa(左右)。

  [例二]:选用型号D504/7DZ订货号为0817708的压力控制器,要求将压力下降至5MPa(下切换值)发出触点信号,其操作步骤参见下述。

  松开锁紧器,将产品旋入压力校验台的螺纹接口上,注意必须用扳手夹持传感器的平面部份,防止开关壳体与传感器发生相对转动。

  打开盖板,将电缆穿过电缆接口接入端子板中,电缆另一头接上万用表。

  将压力加至5MPa,此值可从标准压力计中读出。

  逆时针旋动设定值调节螺杆,使设定值由小变大,直至开关触点在5MPa处切换。

  旋紧锁紧器,调节压力校验台的压力,使压力在5MPa上下来回变化,检验压力下降时,触点的切换值是否是5MPa,此值即为要设定的下切换值。其对应的上切换值应是5MPa加上切换差1.5MPa(左右),即为6.5MPa(左右)。

选型

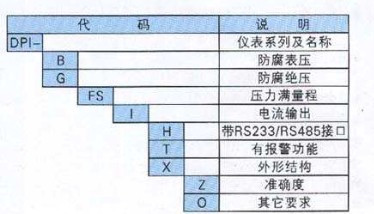

压力控制器的选型

规格

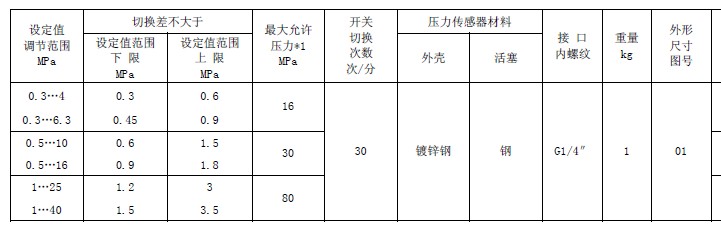

压力控制器的规格
