偏光板
阅读:12788时间:2011-03-29 15:23:19

  偏光板(Polarizer),是一种只允许某方向的光线才能透过的光板。就像是栅栏一般,会阻隔掉与栅栏垂直的分量,只准许与栅栏平行的分量通过。

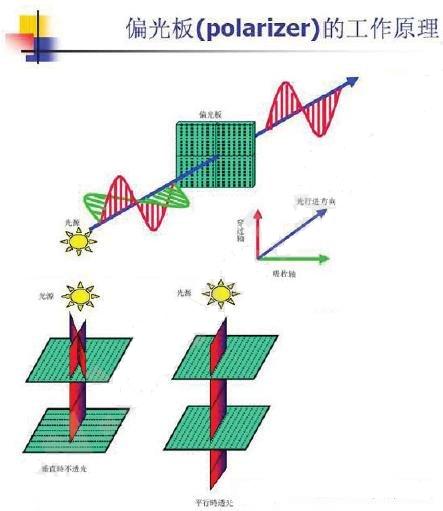

工作原理

  从高中物理我们已经了解了光的波动性,光波的行进方向是与电场及磁场互相垂直的,同时光波本身的电场与磁场分量,彼此也是互相垂直的。也就是说行进方向与电场及磁场分量,彼此是两两互相平行的。而偏光板此时会阻隔掉与偏光板垂直的分量,只准许与偏光板平行的分量通过。所以如果我们拿起一片偏光板对着光源看,会感觉像是戴了太阳眼镜一般,光线变得较暗。但是如果把两片偏光板迭在一起, 那就不一样了。 当您旋转两片的偏光板的相对角度,会发现随着相对角度的不同, 光线的亮度会越来越暗。 当两片偏光板的栅栏角度互相垂直时,光线就完全无法通过了。

  偏光板就是让自然光中的乱反射的光线﹑眩光及物体反射光,能有效的阻绝掉,偏光板的内部 结构於 1c㎡里面就有30万条肉眼看不到的直线分子排列体,并排列於同一个方向, 让光线偏极化取得柔和光线,利用偏光板的来看物体会更清晰鲜明,反之当太阳光 接触到水面﹑地面﹑平面反射时,因直线震动的偏光光线的关系所以难看清物体, 利用偏光板过滤直线震动的光源特性,并利用分子排列的水平线,重新调整吸收光 线的方向,来消除乾涩﹑不清楚及刺眼的光线。





分类

  偏光板的分类:

  1. 玻璃偏光板

  2. TRI ACETATE 偏光板

  3. POLY CARBONAT 偏光板(简称 P.C .偏光板)

  4. POLY. METHYL . METH. ACRYLATE (简称 P.M.M.A)

用途

  偏光板的用途:它是液晶显示器之基础零件之一。液晶显示器就是利用这个特性来完成的,利用上下两片栅栏互相垂直的偏光板之间,充满液晶, 再利用电场控制液晶转动,来改变光的行进方向,如此一来,不同的电场大小, 就会形成不同灰阶亮度了。於制作液晶板过程中,必须上下各用一片,且成交错方向置入,在有电场与无电场时使光源产生位相差而呈现明暗的状态,用以显示字幕或图案。

偏关板的发展和趋势

  偏光板产业最早萌芽于日本,产品多应用于如手表和闹钟等低阶的TN 型单色显示器上;其后随着日本 TFT - LCD 工业的大发展,TFT 型的偏光板逐渐崭露头角,截止到1999 年的统计数据显示,全球TFT 用偏光板市场规模为2 . 7 亿美元。1999 年5 月,我国台湾省第一家偏光片厂商力特光电投产,标志着日本厂商独占偏光片市场的时代结束,但力特的技术依然来源于日本厂商的技术授权。而韩国则于2000 年初开始进军TFT 用偏光板市场,首家厂商LG 化学于2000 年3 月量产,年产能125 万片。

  目前,全球偏光板市场的供应商仍以日本厂商日东电工、三立、住友化学三大厂商为主。中国大陆投入偏光板事业仍以低档次的tn和stn为主,主要代表厂家为温州侨业、深圳乐凯,而高档次的、产值和利润更高的tft-lcd用偏光板还基本依赖进口,tft-lcd用偏光板研发及产业化仍有很大差距。  中国大陆的偏光板生产企业的起步并不算晚,关键是后续的技术研发投入、技术改造投入和扩产资金投入受到很大限制,导致中国大陆本土偏光板企业同外资同行企业的差距正在不断扩大。目前,通过吸引台湾地区厂商或国外厂商在大陆投资建厂,对市场换技术将是一条可行之路。
