指针式绝缘电阻测试仪
阅读:4659时间:2010-12-14 15:09:54

  指针式绝缘电阻测试仪采用超薄形张丝表头、多种电压等级输出、容量大、抗干扰强、交直流两用、操作简单、具有时间提示功能。是测量大型变压器、互感器、发电机、高压电动机、电力电容电力电缆、避雷器等绝缘电阻的理想测试仪器。

特性

  1、自动转换的高低范围双刻度指示, 彩色刻度易于读识, 并且有LED显示相应色彩。

  2、整机采用铝合金机箱便携式设计,抗干扰能力强、结构紧凑、外观精美。

  3、仪表采用超薄型张丝表头,抗震能力强。

  4、交直流两用,内置可充电池和智能充电模块。整机输出功率大。

  5、仪表测量过程中,具有时间提示音功能,可用做吸收比和极化指数测试。

  6、是测量大型变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

技术指标

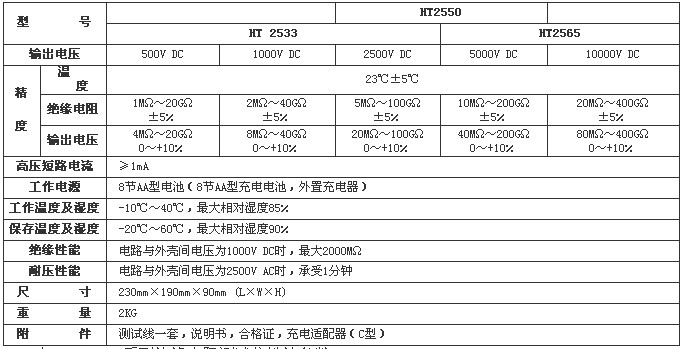

指针式绝缘电阻测试仪技术指标

原理

  1.测试原理

  仪表高压产生部分采用高频开关脉冲宽度调制(PWM),经内部倍压整流输出负极性直流高压,具有节能,电压线性度好、稳定、纹波系数小等特点。

  由仪表线路端(LINE)产生的高压经过负载电阻Rx,流回仪表地端(EARTH),经V/I转换驱动指针表头。电源充电采用智能充电模块,无须人工调节充电参数。

  2.原理框图(如下图所示)

指针式绝缘电阻测试仪原理图

使用方法

  一、准备工作

  注意:当第一次使用仪表时,需充电6小时。否则仪表不能正常工作。充电方法祥见“电池充电”的相关内容。

  1.试验前应拆除被试设备电源及一切对外连线,并将被试物短接后接地放电1min,电容量较大的应至少放电2min以免触电和影响测量结果。

  2.效验仪表指针是否在无穷大上,否则需调整机械调零螺丝(9)。

  3.用干燥清洁的柔软布擦去被试物的表面污垢,必要时先用汽油洗净套管的表面积垢,以消除表面漏电电流影响测试结果。

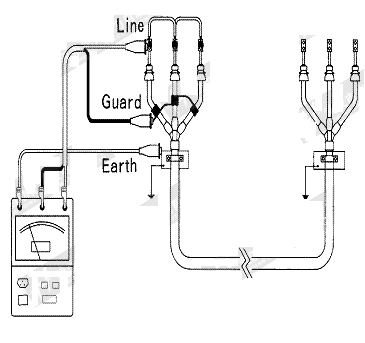

  4.将带屏蔽高压测试线一端(红色)插入(1)LINE端,另一 端(红色)接于被试设备的高压导体上,将带屏蔽高压测试线屏蔽端(黑色)插入(2)GROUND端,另一端接于被试设备的高压护环上,以消除表面泄漏电流的影响(详见“屏蔽端的使用方法”相关内容。将另外一根黑色测试线插入地端(EARTH)(3)端,另一头接于被试设备的外壳或地上。以电缆测试为例接法如图所示。

  注意:在接线时,特别注意LINE与GUARD的接法,不要将其接反,以免高压屏蔽线的外层带电。

  二、开始测试

  1.打开电源开关,这时开关上的电源指示灯应发亮。

  2.仪器开始自动检测电池容量,当指针停在BATT.GOOD区,则电池是好的,否则需充电。

  注意:当外接交流电源未接通时,如果仪表电源指示灯未亮,应接入交流电源给机内电池充电。

  3.选择需要的测试电压(2.5KV/5KV/10KV)。

  4.按动测试键(18),开始测试。这时测试键左边高压输出指示灯发亮并且仪表内置蜂鸣器每隔1秒钟响一声,代表LINE端有高压输出。

  警告:测试过程中,严禁触模LINE端裸露部分以免发生触电危险。

  5.仪表每隔一定时间发出提示音(15秒、1分钟、10分钟)。

  6.当绿色LED亮,在外圈读绝缘电阻值(高范围);红色LED亮,则读内圈刻度,对(2.5KV和5KV)或(5KV和10KV)双电压等级的绝缘测试,则读黑色和红色刻度(对HT2550或HT2503型而言)。测试完后,再次按动测试键(18),仪表停止测试,等几秒钟,不要立即把探头从测试电路移开。这时仪表将自动释放测试电路中的残存电荷。

  警告:试验完毕或重复进行试验时,必须将被试物短接后对地充分放电(仪表也有内置自动放电功能,不过时间较长)

  7.需连续进行第二次测量时,可按4-6步骤执行。

  三、屏蔽端(GUARD)的使用方法

  在电力电缆等的绝缘测量或外界电磁场干扰时,为了消除表面漏电和外界电磁场的干扰而影响测量结果的准确度,在实际测 量过程中,采用仪表的屏蔽端来消除漏电电流、屏蔽干扰。对于两节及以上的被试品,例如避雷器、耦合电容可采用图所示的接线进行测量。图中将屏蔽端接到被测避雷器上一节法兰上,这样,由上方高压线路等所引起的干扰电流由屏蔽端子屏蔽掉,而不经过测试主回路,从而避免了干扰电流的影响。对最上节避雷器,可将其上法兰接仪表地端(EARTH)后再接地,使干扰电流直接入地。但后者不能将干扰完全消除掉。

  其它方面的应用可参考此接法。

  四、电池充电

  1.仪表可采用交直流两种方式供电,但在现场电源干扰较大或不稳定时,推荐使用仪表的内部电源供电。

  2.首次使用仪表时,需充电6小时。否则仪表不能正常工作。

  3.充电电路采用专用智能充电管理模块,可自动停止充电。

  注意:在充电之前,请确认交流输入电压范围应为220V AV±10%,以免接错电源造成不必要的损失。

  4.插入仪表所配的电源线,接通交流电源,充电指示灯亮,充电开始。

  5.电池充满后,充电指示灯(充满)亮,这时可断开交流电源,仪表便可使用。

  注意:仪表长期不使用时,应确保电源开关(12)关闭。并且每1-2个月进行一次充电维护。
