XCS40XL-4BG256C 发布时间 时间:2023/7/7 17:36:31 查看 阅读:515

描述

XCS40XL-4BG256C是一个大批量生产的FPGA解决方案,可满足多达40000个门的ASIC更换的所有关键要求。这些要求包括高性能、片上RAM、核心解决方案和价格,在大批量生产中,这些解决方案接近并在许多情况下相当于掩模编程ASIC设备。通过精简Spartan系列功能集,利用先进的工艺技术并注重总成本管理,Spartan系列提供了ASIC和其他高容量逻辑用户所需的关键功能,同时避免了传统ASIC的初始成本、较长的开发周期和固有风险。

产品概述

产品型号

XCS40XL-4BG256C

描述

IC FPGA 205 I/O 256BGA

类别

集成电路 (IC),嵌入式 - FPGA(现场可编程门阵列)

制造商

Xilinx Inc.

系列

Spartan?-XL

电压 - 电源

3V ~ 3.6V

工作温度

0°C ~ 85°C (TJ)

包装/箱

256-BBGA

供应商设备包

256-PBGA (27x27)

基本零件号

XCS40XL

产品图片

XCS40XL-4BG256C

XCS40XL-4BG256C

规格参数

制造商包装说明

塑料,BGA-256

可编程逻辑类型

现场可编程门阵列

时钟频率-最大

217.0 兆赫

CLB-Max 的组合延迟

1.1 纳秒

JESD-30 代码

S-PBGA-B256

JESD-609 代码

0

CLB 数量

784.0

等效门数

13000.0

输入数量

205.0

逻辑单元数

784.0

输出数量

205.0

终端数量

256

峰值回流温度 (℃)

225

电源

3.3

子类别

现场可编程门阵列

电源电压-Nom

3.3V

安装方式

表面贴装

技术

CMOS

温度等级

其他

终端完成

锡/铅 (Sn63Pb37)

终端形式


终端间距

1.27 毫米

终端位置

底部

高度

2.55 毫米

长度

27.0 毫米

包体材质

塑料/环氧树脂

包装代码

BGA

包等效代码

BGA256,20X20,50

包装形状

正方形

包装风格

网格阵列

附加功能

最大可用门数 40000

环境与出口分类

属性描述
REACH状态REACH不受影响
无铅含铅
辐射硬化

RoHS 状态

不符合 RoHS

湿气敏感度 (MSL)

3(168 小时)

特点

  • 第一个用片上RAM替代大规模生产的ASICFPGA

  • 密度高达1862个逻辑单元或40000个系统门

  • 基于XC4000体系结构的精简功能集

  • 系统性能超过80MHz

  • 广泛的AllianceCORE和LogiCORE系列?可用的预定义解决方案

  • 无限重编程能力

  • 低成本

引脚图

封装

XCS40XL-4BG256C封装

XCS40XL-4BG256C封装

替代型号

型号

制造商

品名

描述

XCS40XL-4BG256I

赛灵思

FPGA芯片

40K Gates 1862Cells 217MHz 3.3V 256Pin BGA

XCS40XL-5BG256C

赛灵思

FPGA芯片

40K Gates 1862Cells 250MHz 3.3V 256Pin BGA

XC4020XL-3BG256C

赛灵思

FPGA芯片

20K Gates 1862Cells 0.35um Technology 3.3V 256Pin BGA

XCS40XL-4BG256C推荐供应商 更多>

  • 产品型号
  • 供应商
  • 数量
  • 厂商
  • 封装/批号
  • 询价

XCS40XL-4BG256C资料 更多>

  • 型号
  • 描述
  • 品牌
  • 阅览下载

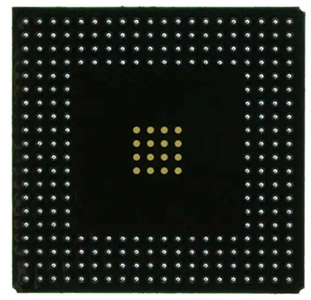

XCS40XL-4BG256C图片

XCS40XL-4BG256C

XCS40XL-4BG256C参数

  • 标准包装40
  • 类别集成电路 (IC)
  • 家庭嵌入式 - FPGA(现场可编程门阵列)
  • 系列Spartan®-XL
  • LAB/CLB数784
  • 逻辑元件/单元数1862
  • RAM 位总计25088
  • 输入/输出数205
  • 门数40000
  • 电源电压3 V ~ 3.6 V
  • 安装类型表面贴装
  • 工作温度0°C ~ 85°C
  • 封装/外壳256-BBGA
  • 供应商设备封装256-PBGA
