产品型号 | XC6SLX25-2FTG256I |
描述 | 集成电路FPGA 186 I/O 256FTBGA |
分类 | 集成电路(IC)，嵌入式-FPGA(现场可编程门阵列) |
制造商 | Xilinx公司 |
系列 | Spartan?-6LX |
打包 | 托盘 |
零件状态 | 活性 |
电压-电源 | 1.14V?1.26V |
工作温度 | -40°C?100°C(TJ) |
包装/箱 | 256-LBGA |
供应商设备包装 | 256-FTBGA(17x17) |
基本零件号 | XC6SLX25 |
XC6SLX25-2FTG256I
制造商包装说明 | 17 X 17 MM，1 MM间距，无铅，FBGA-256 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
可编程逻辑类型 | 现场可编程门阵列 |
最大时钟频率 | 667.0兆赫 |
CLB-Max的组合延迟 | 0.26纳秒 |
JESD-30代码 | S-PBGA-B256 |
JESD-609代码 | e1 |
CLB数量 | 1879.0 |
输入数量 | 186.0 |
逻辑单元数 | 24051.0 |
输出数量 | 186.0 |
端子数 | 256 |
最低工作温度 | -40℃ |
最高工作温度 | 100℃ |
组织 | 1879 CLBS |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | LBGA |
包装等效代码 | BGA256,16X16,40 |
包装形状 | 四方形 |
包装形式 | 网格状，低轮廓 |
峰值回流温度(℃) | 260 |
电源 | 1.2,2.5 / 3.3 |
座高 | 1.55毫米 |
子类别 | 现场可编程门阵列 |
电源电压标称 | 1.2伏 |
最小供电电压 | 1.14伏 |
最大电源电压 | 1.26伏 |
安装类型 | 表面贴装 |
技术 | CMOS |
温度等级 | 产业 |
终端完成 | 锡/银/铜(Sn96.5Ag3.0Cu0.5) |
终端表格 | 球 |
端子间距 | 1.0毫米 |
终端位置 | 底部 |
时间@峰值回流温度最大值(秒) | 30 |
长度 | 17.0毫米 |
宽度 | 17.0毫米 |
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 3(168小时) |
Spartan-6 LX FPGA：逻辑优化
专为低成本而设计
多个高效集成块
优化的I / O标准选择
交错垫
大批量塑料丝焊封装
静态和动态功耗低
45 nm工艺针对成本和低功耗进行了优化
休眠掉电模式可实现零功耗
挂起模式通过多引脚唤醒，控制增强来维持状态和配置
多电压，多标准SelectIO?接口库
每个差分I / O高达1,080 Mb / s的数据传输速率
可选输出驱动器，每个引脚最大24 mA
3.3V至1.2VI / O标准和协议
低成本HSTL和SSTL存储器接口
热插拔合规
可调的I / O转换速率以改善信号完整性
LXT FPGA中的高速GTP串行收发器
高达3.2 Gb / s
用于PCI Express设计(LXT)的集成端点模块
低成本PCI?技术支持与33 MHz，32位和64位规范兼容。
高效的DSP48A1切片
高性能算术和信号处理
快速的18 x 18乘法器和48位累加器
流水线和级联能力
预加器以协助过滤器应用
集成内存控制器模块
DDR，DDR2，DDR3和LPDDR支持
数据速率高达800 Mb / s(12.8 Gb / s峰值带宽)
具有独立FIFO的多端口总线结构可减少设计时序问题
逻辑资源丰富，逻辑容量增加
可选的移位寄存器或分布式RAM支持
高效的6输入LUT可提高性能并最大程度地降低功耗
具有双触发器的LUT，适用于以管线为中心的应用
具有多种粒度的Block RAM
具有块写入功能的快速块RAM
18 Kb块可以选择编程为两个独立的9 Kb块RAM
时钟管理磁贴(CMT)可增强性能
低噪声，灵活的时钟
数字时钟管理器(DCM)消除了时钟偏斜和占空比失真
锁相环(PLL)用于低抖动时钟
频率合成，同时进行乘法，除法和相移
16个低偏斜的全球时钟网络
简化配置，支持低成本标准
2针自动检测配置
广泛的第三方SPI(最高x4)和NOR闪存支持
具有JTAG的功能丰富的Xilinx平台闪存
增强的安全性，可保护设计
唯一的设备DNA标识符，用于设计验证
大型设备中的AES比特流加密
业界领先的IP和参考设计
MultiBoot支持使用看门狗保护功能对多个比特流进行远程升级
借助增强的低成本MicroBlaze?软处理器实现更快的嵌入式处理
高速接口，包括：串行ATA，Aurora，1G以太网，PCI Express，OBSAI，CPRI，EPON，GPON，DisplayPort和XAUI

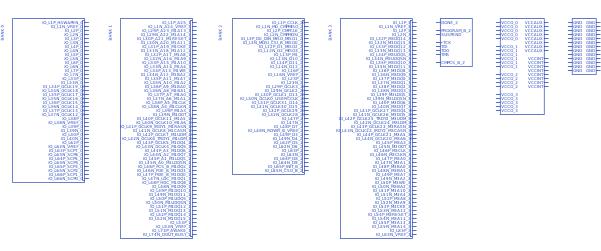

XC6SLX25-2FTG256I符号
XC6SLX25-2FTG256I脚印
