UCC28C45DR是高性能、电流模式PWM控制器。UCC28C45DR提供必要的特性来控制固定频率、峰值电流模式电源。该器件提供高达1MHz的高频操作，适用于高速应用。与UCx84x系列相比，调整后的放电电流可以更精确地设置最大占空比和死区时间限制。降低启动和工作电流可最大限度地减少启动损耗和低运行功耗，从而提高效率。该器件还具有35ns的快速电流检测到输出延迟时间，可在电源开关处提供卓越的过载保护，以及±1A峰值输出电流能力，具有改进的上升和下降时间，可直接驱动大型外部MOSFET。UCC28C45DR采用8引脚VSSOP(DGK)、8引脚SOIC(D)和8引脚PDIP(P)封装。
| 制造商 | 德州仪器 |
| 制造商产品编号 | UCC28C45DR |
| 供应商 | 德州仪器 |
| 描述 | IC REG CTRLR 多拓扑 8SOIC |
| 类别 | 集成电路(IC)PMIC - 稳压器 - DC DC 开关式控制器 |
| 工作温度 | -40°C ~ 105°C(TJ) |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 8-SOIC(0.154"，3.90mm 宽) |
| 供应商器件封装 | 8-SOIC |
| 基本产品编号 | UCC28C45 |
UCC28C45DR
| 零件状态 | 在售 |
| 输出类型 | 晶体管驱动器 |
| 功能 | 升压，升压/降压 |
| 输出配置 | 正 |
| 拓扑 | 升压，反激，正激转换器 |
| 输出数 | 1 |
| 输出阶段 | 1 |
| 电压-供电(Vcc/Vdd) | 7.6V～18V |
| 频率-开关 | 最高1MHz |
| 占空比(最大) | 48% |
| 同步整流器 | 无 |
| 时钟同步 | 无 |
| 控制特性 | 频率控制 |
| 箱/包 | 集成电路 |
| 引脚数 | 8 |
| 频率 | 1兆赫 |
| 最大输入电压 | 20伏 |
| 最大结温(Tj) | 105℃ |
| 最高工作温度 | 105℃ |
| 最大电源电压 | 18伏 |
| 最小输入电压 | 8.2V |
| 最低工作温度 | -40℃ |
| 最小电源电压 | 7.6伏 |
| 标称输入电压 | 18伏 |
| 标称电源电流 | 2.3mA |
| 工作电源电流 | 2.3mA |
| 输出电流 | 200mA |
| 输出电压 | 18伏 |
| 包装 | 剪胶带 |
| 上升时间 | 25纳秒 |
| 开关频率 | 110赫兹 |
| 高度 | 1.75毫米 |
| 长度 | 4.9毫米 |
| 厚度 | 1.58毫米 |
| 宽度 | 3.91毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 1(无限) |
| REACH状态 | 非REACH产品 |
| 无铅 | 无铅 |
| 辐射硬化 | 不 |
具有引脚对引脚兼容性的UCx84x和UCx84xA系列的增强替代品
1MHz操作
50μA待机电流，最大100μA
52kHz时2.3mA的低工作电流
快速35ns逐周期过流限制
±1A峰值输出电流
具有25ns上升时间和20ns下降时间的轨到轨输出摆幅
±1%初始调整后的2.5V误差放大器基准
调整振荡器放电电流
新的欠压锁定版本
VSSOP-8封装最大限度地减少了电路板空间

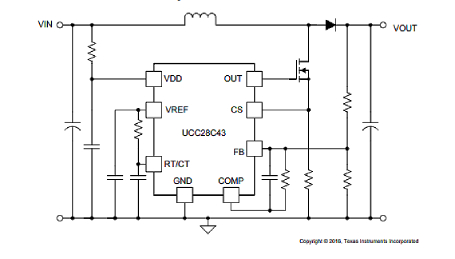

开关模式电源
通用DC-DC或离线隔离
功率转换器
板装电源模块
UCC28C45DR符号
UCC28C45DR焊垫
UCC28C45DR 3D模型
UCC28C45DR封装
| 型号 | 制造商 | 品名 | 描述 |
| UCC28C43D | 德州仪器 | AC-DC转换器 | PWM,18V-12V电源,1MHz,18V/200mA输出,SOIC-8 |
| UCC28C44DR | 德州仪器 | AC-DC转换器 | BiCMOS低功耗电流模式PWM控制器 |
| UCC28C40DR | 德州仪器 | AC-DC转换器 | 升压/降压-DCDC切换控制器IC8-SOIC |
