产品概述

产品型号

UC2842AD8TR

描述

IC PWM升压反激CM 8SOIC

分类

集成电路(IC),PMIC-稳压器-DC DC开关控制器

制造商

德州仪器

打包

切割带(CT)

零件状态

活性

电压-电源(Vcc / Vdd)

10V?30V

工作温度

-40°C?85°C(TA)

包装/箱

8-SOIC(0.154英寸,3.90mm宽度)

供应商设备包装

8-SOIC

基本零件号

UC2842A

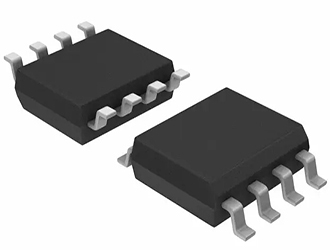

产品图片

UC2842AD8TR

UC2842AD8TR

规格参数

制造商包装说明

SOIC-8

状态

转入

模拟IC-其他类型

开关控制器

输出类型

晶体管驱动器

功能

升压,降压,升压/降压

输出配置

拓扑结构

升压,降压,降压-升压,反激,前进

输出数量

1个

输出阶段

1个

频率-切换

高达500kHz

占空比(最大值)

96%

控制功能

频率控制

控制方式

电流模式

控制技术

脉冲宽度调制

输入电压标称

15.0伏

最小输入电压

12.0伏

最大输入电压

25.0伏

JESD-30代码

R-PDSO-G8

功能数量

1个

端子数

8

最低工作温度

-40℃

最高工作温度

85℃

最大输出电流

1.0安

输出电压标称

2.5伏

包装主体材料

塑料/环氧树脂

包装代码

SOP

包装形状

长方形

包装形式

小轮廓

资格状态

不合格

最大电源电流(Isup)

17.0毫安

表面贴装

切换台配置

最大开关频率

500.0 kHz

温度等级

产业

终端表格

GULL WING

终端位置

DUAL


环境与出口分类

无铅状态/ RoHS状态

无铅/符合ROHS3

水分敏感性水平(MSL)

1(无限制)

特点

  • 针对离线和DC-DC转换器进行了优化

  • 低启动电流(<0.5mA)

  • 修整后的振荡器放电电流

  • 自动前馈补偿

  • 逐脉冲电流限制

  • 增强的负载响应特性

  • 带滞回的欠压闭锁

  • 双脉冲抑制

  • 大电流图腾柱输出

  • 内部修整的带隙基准

  • 500kHz操作

  • 低RO误差放大器

CAD模型

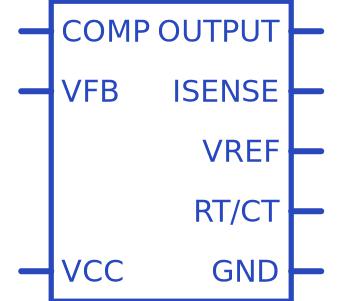

UC2842AD8TR符号

UC2842AD8TR符号

UC2842AD8TR脚印

UC2842AD8TR脚印

UC2842AD8TR推荐供应商 更多>

  • 产品型号
  • 供应商
  • 数量
  • 厂商
  • 封装/批号
  • 询价

UC2842AD8TR资料 更多>

  • 型号
  • 描述
  • 品牌
  • 阅览下载

UC2842AD8TR图片

UC2842AD8TR

UC2842AD8TR参数

  • 标准包装2,500
  • 类别集成电路 (IC)
  • 家庭PMIC - AC-DC 转换器,离线开关
  • 系列-
  • 输出隔离隔离
  • 频率范围47kHz ~ 57kHz
  • 输入电压11 V ~ 30 V
  • 输出电压4.95 V ~ 5.05 V
  • 功率(瓦特)-
  • 工作温度-40°C ~ 85°C
  • 封装/外壳8-SOIC(0.154",3.90mm 宽)
  • 供应商设备封装*
  • 包装带卷 (TR)
