产品型号 | TXS0108ERGYR |
描述 | 集成电路TRNSLTR BIDIRECTIONAL 20VQFN |
分类 | 集成电路(IC)，逻辑-转换器，电平转换器 |
制造商 | 德州仪器 |
打包 | 切割带(CT) |
零件状态 | 活性 |
工作温度 | -40°C?85°C(TA) |
包装/箱 | 20-VFQFN裸露焊盘 |
供应商设备包装 | 20 VQFN(3.5x4.5) |
基本零件号 | TXS0108 |
TXS0108ERGYR
制造商包装说明 | QFN-20 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
接口IC类型 | 接口电路 |
JESD-30代码 | R-PQCC-N20 |
JESD-609代码 | e4 |
功能数量 | 1个 |
端子数 | 20 |
最低工作温度 | -40℃ |
最高工作温度 | 85℃ |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | HVQCCN |
包装等效代码 | LCC20 / 24，.14X.18,20 |
包装形状 | 长方形 |
包装形式 | 芯片载体，散热片/塞子，轮廓极薄 |
峰值回流温度(℃) | 260 |
资格状态 | 不合格 |
座高 | 1.0毫米 |
子类别 | 其他接口IC |
最大电源电流 | 0.008毫安 |
电源电压标称 | 2.5伏 |
最小供电电压 | 1.2伏 |
最大电源电压 | 3.6伏 |
安装类型 | 表面贴装 |
温度等级 | 产业 |
终端完成 | 镍/钯/金(Ni / Pd / Au) |
终端表格 | 无铅 |
端子间距 | 0.5毫米 |
终端位置 | QUAD |
时间@峰值回流温度-最大(秒) | 未标明 |
长度 | 4.5毫米 |
宽度 | 3.5毫米 |
附加功能 | 还可以在1.65至5.5 V的电压下工作 |
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 2(1年) |
无需方向控制信号
最大数据速率(60Mbps(推拉)，2Mbps(开漏))
A端口上1.2至3.6V，B端口上1.65至5.5V(VCCA <= VCCB)
无需电源排序，VCCA或VCCB可以先进行斜坡升级
闩锁性能超过II类JESD 78的100mA
绿色产品，无Sb / Br
通信与网络
便携式设备
消费电子产品
计算机和计算机外围设备

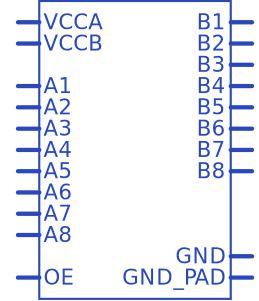

TXS0108ERGYR符号
TXS0108ERGYR脚印
