TS3USB221RSER 发布时间 时间:2023/7/25 10:58:18 查看 阅读:816

产品概述

产品型号

TS3USB221RSER

描述

IC USB开关双1X2 10UQFN

分类

集成电路(IC),接口-模拟开关-特殊用途

制造商

德州仪器

打包

切割带(CT)

零件状态

活性

工作温度

-40°C?85°C(TA)

包装/箱

10-UFQFN

供应商设备包装

10-UQFN(2.0x1.5)

基本零件号

TS3USB

产品图片

TS3USB221RSER

TS3USB221RSER

规格参数


制造商包装说明

UQFN-10

符合REACH

符合欧盟RoHS

符合中国RoHS

状态

活性

开关电路

单刀双掷

模拟IC-其他类型

差分乘法器

带宽标准

1100.0兆赫

最小输入电压

0.0伏

最大输入电压

5.5伏

JESD-30代码

R-PQCC-N10

JESD-609代码

e4

通道数

2

功能数量

1个

端子数

10

断态隔离规范

40.0分贝

导通电阻匹配器

0.2欧姆

导通电阻最大值(Ron)

6.0欧姆

最低工作温度

-40℃

最高工作温度

85℃

包装主体材料

塑料/环氧树脂

包装代码

VQCCN

包装形状

长方形

包装形式

芯片载体,外形非常薄

峰值回流温度(℃)

260

资格状态

不合格

座高

0.55毫米

最大电源电流(Isup)

0.03毫安

电源电压标称(Vsup)

2.5伏

电源电压最小值(Vsup)

2.3伏

电源电压最大值(Vsup)

3.6伏

安装类型

表面贴装

最大关断时间

23.0 ns

最大接通时间

50.0 ns

温度等级

产业

终端完成

镍/钯/金(Ni / Pd / Au)

终端表格

无铅

端子间距

0.5毫米

终端位置

QUAD

时间@峰值回流温度-最大(秒)

未标明

长度

1.5毫米

宽度

2.0毫米

环境与出口分类

RoHS状态

符合ROHS3

水分敏感性水平(MSL)

1(无限制)

特点

  • OE禁用时为1μA低功耗模式

  • 30μA最大低功耗

  • 1.1GHz典型高带宽

  • 0.2R Ron最大通道匹配

  • 1.1GHz典型高带宽

  • ESD> 2000V人体模型(HBM)

  • 绿色产品,无Sb / Br

应用领域

  • 通信与网络

  • 便携式设备

  • 工业

CAD模型

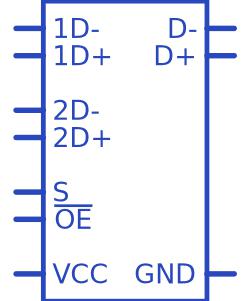

TS3USB221RSER符号

TS3USB221RSER符号

TS3USB221RSER脚印

TS3USB221RSER脚印

TS3USB221RSER推荐供应商 更多>

  • 产品型号
  • 供应商
  • 数量
  • 厂商
  • 封装/批号
  • 询价

TS3USB221RSER资料 更多>

  • 型号
  • 描述
  • 品牌
  • 阅览下载

TS3USB221RSER图片

TS3USB221RSER

TS3USB221RSER参数

  • 标准包装1
  • 类别集成电路 (IC)
  • 家庭接口 - 模拟开关,多路复用器,多路分解器
  • 系列-
  • 功能USB 开关
  • 电路2 x 1:2
  • 导通状态电阻6 欧姆
  • 电压电源单电源
  • 电压 - 电源,单路/双路(±)2.5 V ~ 3.3 V
  • 电流 - 电源30µA
  • 工作温度-40°C ~ 85°C
  • 安装类型表面贴装
  • 封装/外壳10-UFQFN
  • 供应商设备封装10-UQFN(2.0x1.5)
  • 包装Digi-Reel®
  • 其它名称296-21918-6
