TS321QDBVRQ1是一款双极运算放大器，适用于节省空间很重要的成本敏感型应用。低功耗单运算放大器，通用放大器1电路SOT-23-5。TS321QDBVRQ1符合汽车应用要求，此器件的宽电源范围单电源在3V至30V，双电源范围是±1.5V至±15V，大输出电压摆幅在0V至3.5V(最小值)(VCC=5V)。TS321QDBVRQ1的低电源电流为500μA(典型值)，低输入偏置电流是20nA(典型值)，并且在高容性负载下稳定。
| 制造商 | 德州仪器 |
| 制造商产品编号 | TS321QDBVRQ1 |
| 供应商 | 德州仪器 |
| 描述 | IC OPAMP GP 1 电路 SOT23-5 |
| 详细描述 | 通用 放大器 1 电路 - SOT-23-5 |
| 类型 | 集成电路(IC)线性器件-放大器-仪器、运算放大器、缓冲放大器 |
| 工作温度 | -40°C~125°C |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | SC-74A，SOT-753 |
| 供应商器件封装 | SOT-23-5 |
| 基本产品编号 | TS321 |
TS321QDBVRQ1
| 零件状态 | 活性 |
| 放大器类型 | 通用 |
| 电路数 | 1 |
| 压摆率 | 0.4V/微秒 |
| 增益带宽积 | 800赫兹 |
| 电流-输入偏置 | 500μV |
| 供电 | 600μA |
| 电流-输出/通道 | 40mA |
| 电压-电源，单/双(±) | 3V～30V，±1.5V～15V |
| 箱/包 | SOT-23 |
| 引脚数 | 5 |
| 共模抑制比 | 65分贝 |
| 输入偏置电流 | 200毫安 |
| 输入失调电压(Vos) | 4毫伏 |
| 最大双电源电压 | 15伏 |
| 最大输入/输出电压 | 4毫伏 |
| 最大电源电压 | 30伏 |
| 最小双电源电压 | 1.5V |
| 最小电源电压 | 3伏 |
| 标称增益带宽积 | 800赫兹 |
| 标称电源电流 | 800μA |
| 通道数 | 1 |
| 电路数 | 1 |
| 元素数量 | 1 |
| 工作电源电流 | 600μA |
| 工作电源电压 | 15伏 |
| 包装 | 磁带和卷轴 |
| 电压增益 | 100分贝 |
| 高度 | 1.45毫米 |
| 长度 | 2.9毫米 |
| 厚度 | 1.2毫米 |
| 宽度 | 1.6毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3 |
| 湿气敏感度(MSL) | 1(无限制) |
| REACH状态 | REACH不受影响 |
| 无铅 | 是 |
| 辐射硬化 | 否 |
符合汽车应用要求
宽电源范围
单电源：3V至30V
双电源：±1.5V至±15V
大输出电压摆幅：0V至3.5V(最小值)(VCC=5V)
低电源电流：500μA(典型值)
低输入偏置电流：20nA(典型值)
在高容性负载下稳定

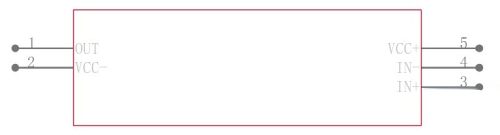

TS321QDBVRQ1符号

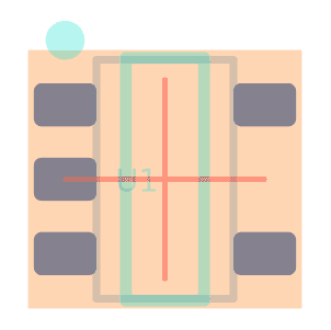

TS321QDBVRQ1脚印
TS321QDBVRQ1 3D模型

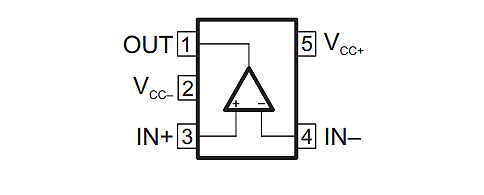

TS321QDBVRQ1封装
